001MA
Magazzino Verticale con Moto Indotto per Stoccaggio Intelligente
Modulare, automatizzato, sempre sincronizzato
Perfetta se:
- Eliminare del tutto la movimentazione manuale dei quadri
- Creare un buffer automatico tra saldatura e montaggio
- Gestire ante e telai in stoccaggio verticale con ordine e sicurezza
- Ottimizzare il flusso di lavoro su impianti continui o asincroni
- Automatizzare il richiamo degli elementi alle postazioni
- Integrare un magazzino con logiche Industria 4.0
Richiedi ora la brochure tecnica o parla con un esperto
Modulare, automatizzato, sempre sincronizzato
Il magazzino verticale 001MA di Graf Synergy è progettato per eliminare la movimentazione manuale degli elementi e creare un buffer strategico tra le fasi produttive. Grazie al moto indotto, ogni vano può essere movimentato direttamente dalla navetta tramite accoppiamento meccanico, consentendo uno scorrimento fluido e controllato dei quadri.

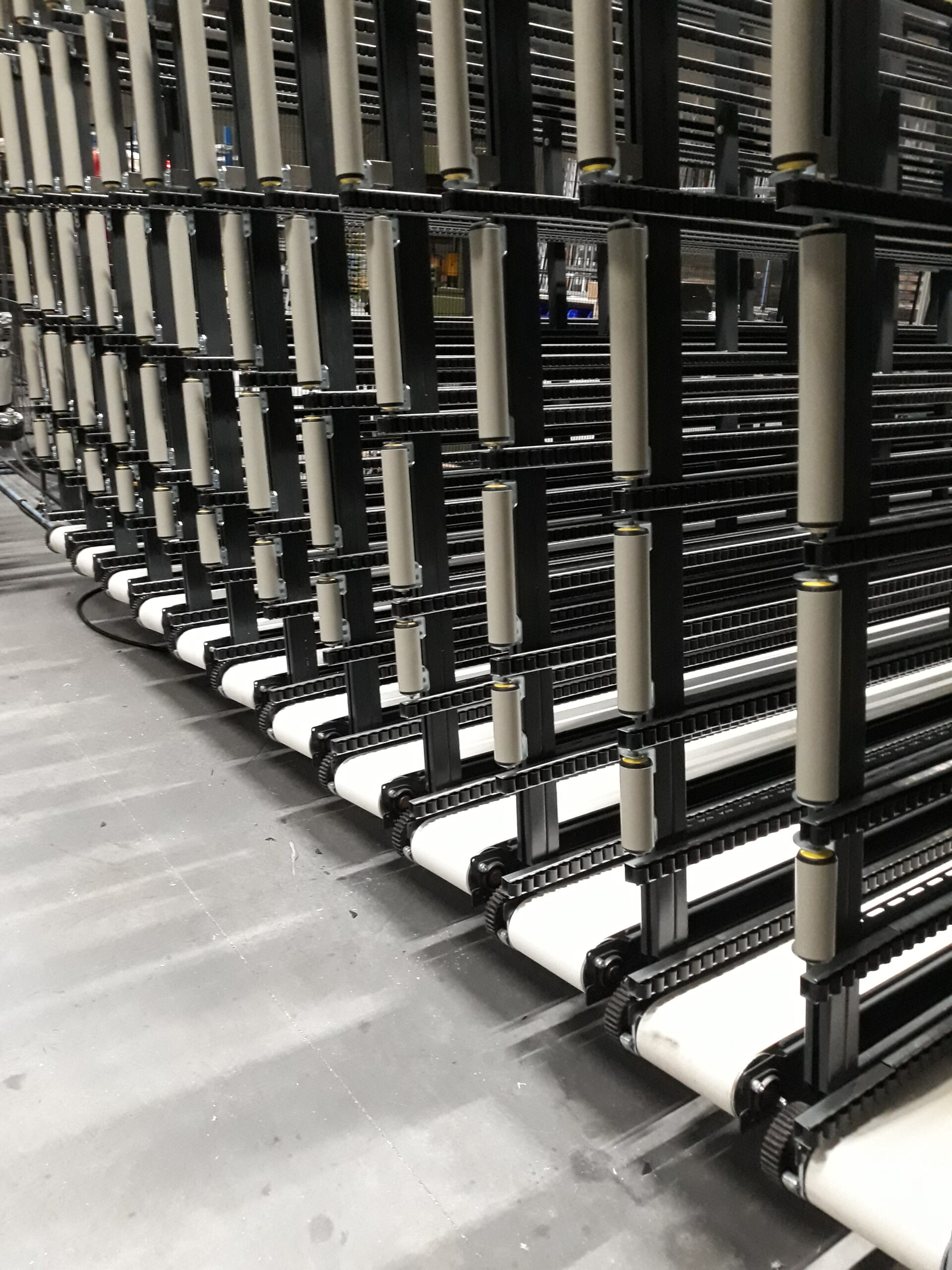

Con vani da 160 mm di larghezza dotati di rulli laterali, spalliere inclinate a 8-10° e struttura antiribaltamento, è la soluzione ideale per ottimizzare lo spazio in verticale e gestire l’accumulo in modo intelligente e ordinato.
5 motivi per scegliere 001MA
- Buffer intelligente per flussi non sincronizzati. Compensa lo sfasamento tra saldatura, vetraggio e assemblaggio grazie a un sistema di stoccaggio modulare.
- Movimentazione a moto indotto. Ogni vano si muove tramite accoppiamento ruota dentata-pignone e tappeto, comandato dalla navetta o da motore dedicato.
- Richiamo automatico configurabile. Sistema programmabile per recupero singolo quadro, posizione specifica, intera commessa o kit completo.
- Protezione e ordine in verticale. Spalliere inclinate, rulli laterali e telaio antiribaltamento garantiscono stabilità e integrità dei quadri.
- Estremamente modulare e personalizzabile. Configurabile con tappeti da 160 o 200 mm, moto indotto bilaterale o vani con motoriduttore elettrico.
Dettagli Prodotto
Il magazzino verticale 001MA di Graf Synergy è progettato per eliminare la movimentazione manuale degli elementi e creare un buffer strategico tra le fasi produttive. Grazie al moto indotto, ogni vano può essere movimentato direttamente dalla navetta tramite accoppiamento meccanico, consentendo uno scorrimento fluido e controllato dei quadri.
Dimensioni
Lunghezza: 4.300 mm
Larghezza: 2.400 mm
Altezza: 3.400 mm
Peso: 2.400 kg
Prestazioni
Operatori richiesti: 1
Lunghezza quadro lavorabile: 2800 mm
Larghezza quadro lavorabile: 1400 mm
Alimentazione e consumi
Potenza installata: 3 kw
Alimentazione: 400 V
Consumo aria: non previsto
Pressione di esercizio: non richiesta
Funzionalità e lavorazioni supportate
- Stoccaggio verticale di ante, telai, serramenti
- Richiamo automatico dei quadri in base a kit o posizione
- Accoppiamento meccanico con navetta per movimentazione
Struttura composta da:
- Vani da 160 mm con rulli laterali
- Telaio antiribaltamento al primo vano
- Spalliere verticali inclinate 8-10°
- Bracci con spazzolini per guida sicura
Optional e configurazioni disponibili
- Vano con tappeto da 200 mm
- Moto indotto su entrambi i lati del modulo
- Singolo vano con tappeto e motoriduttore elettrico con inverter (160 o 200 mm)
Queste configurazioni permettono di adattare il magazzino a impianti ad alto volume e layout complessi.
TECNOLOGIA E AUTOMAZIONE
Il sistema 001MA sfrutta l’accoppiamento meccanico tra navetta e modulo tramite pignone e ruota dentata per attivare il moto indotto. Con possibilità di controllo inverter, gestione da supervisore di linea e integrazione con sistemi ERP, è un componente chiave per linee Industria 4.0. Permette una gestione predittiva e just-in-time dello stoccaggio, riducendo colli di bottiglia e aumentando l’efficienza.
Contattaci per scoprire se il 001MA è la soluzione giusta per la tua produzione.
