002NV
Navetta Verticalizzatrice per Linee di Assemblaggio Automatizzate
Movimenta con precisione, verticalizza con sicurezza
Perfetta se:
- Automatizzare il flusso tra saldatura, deposito e montaggio ferramenta
- Velocizzare la movimentazione riducendo il rischio di errori o danni
- Gestire passaggi verticali e orizzontali con un’unica soluzione
- Operare in sicurezza anche in caso di stop improvvisi
Richiedi ora la brochure tecnica o parla con un esperto
Movimenta con precisione, verticalizza con sicurezza
La 002NV di Graf Synergy è una navetta a movimentazione autonoma progettata per ottimizzare il carico e lo scarico di quadri saldati tra le diverse stazioni della linea produttiva. Grazie alla sua capacità di orientare gli elementi da orizzontale a verticale (e viceversa) con altissima precisione, elimina interruzioni e manipolazioni manuali, incrementando efficienza e sicurezza.
Compatta ma potente, la 002NV lavora con velocità di traslazione fino a 2 m/sec e tolleranze millimetriche, integrandosi perfettamente in impianti automatizzati anche in spazi ridotti.
5 motivi per scegliere 002NV
- Verticalizzazione precisa e automatica. Sistema servoassistito con brushless che orienta il quadro da 0 a 92° (optional 98°) con una precisione di 0,1°.
- Traslazione veloce e fluida. Movimento fino a 2 m/sec con ripetibilità di 0,5 mm. La superficie di contatto a cinghie e spazzole garantisce uno scorrimento continuo.
- Sicurezza integrata. Protezioni frontali anti-caduta attive anche in caso di stop di emergenza. Rulli laterali per centratura nei passaggi orizzontali.
- Integrazione totale. Gestisce elementi in arrivo da tavoli orizzontali o rulliere verticali. Compatibile con magazzini automatizzati e logiche di classificazione.
- Ideale per ogni layout. Struttura compatta, robusta e verniciata a forno. Perfetta per linee su misura e sistemi logistici modulari.
Dettagli Prodotto

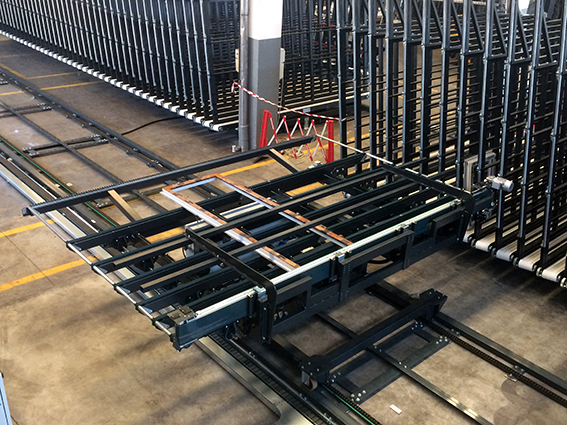

La navetta 002NV è progettata per il trasferimento automatico di quadri saldati tra postazioni produttive con cambio di orientamento. Grazie alla struttura su cinghie in poliuretano, ai rulli laterali e al nastro trasportatore alla base, assicura:
Dimensioni
Lunghezza: 3.400 mm
Larghezza: 3.500 mm
Altezza: 3.300 mm
Peso: 1.300 Kg
Prestazioni
Tempo ciclo medio (carico + trasporto + scarico): 50 sec*
Velocità di traslazione: fino a 2 m/sec
Operatori richiesti: 1
Alimentazione e consumi
Potenza installata: 12 kW
Tensione: 400 V
Consumo aria per ciclo: 30 NI/min
Pressione di esercizio: 7 bar
Profili gestibili (dimensioni quadro)
Lunghezza max : 2.800 mm
Larghezza max : 1.400 mm
Spessore max: 130 mm
Funzionalità e lavorazioni supportate
- Carico e scarico su tavoli o rulliere
- Trasferimento tra orizzontale e verticale
- Spinta controllata verso spalliere o depositi
- Allineamento e centratura dei quadri
- Gestione fluida anche di flussi misti
Optional e configurazioni disponibili
La 002NV è altamente personalizzabile in base al layout produttivo e alle esigenze di movimentazione. Tra gli optional:
- Verticalizzazione fino a 98° (anziché 92°)
- Rampino per movimentazione assistita del quadro
- Sistema di estrazione per magazzini a gravita
- Sistema a pignone per trasmissione ai tappeti del magazzino
Queste soluzioni la rendono adattabile anche a contesti complessi con logiche FIFO, buffer o asservimento a impianti esistenti.
TECNOLOGIA E AUTOMAZIONE
Dotata di motori brushless ad alta precisione e inverter per controllo dinamico delle velocità, la navetta 002NV si integra perfettamente in sistemi automatizzati Industria 4.0. La gestione può essere connessa a software di supervisione e sistemi ERP per la tracciabilità del quadro e la sincronizzazione con le altre fasi della linea. La sua architettura modulare permette upgrade futuri e personalizzazioni on-demand.
Contattaci per scoprire se il 002NV è la soluzione giusta per la tua produzione.
