005NV
Navetta Verticale con Rotazione per Logistica Intelligente di Serramenti
Precisione e versatilità per la movimentazione integrata
Perfetta se:
- Ottimizzare il flusso tra assemblaggio, vetraggio e stoccaggio
- Gestire rotazioni complesse dei quadri in spazi ridotti
- Asservire linee speculari o impianti paralleli
- Minimizzare le operazioni manuali tra una fase e l’altra
- Lavorare in sicurezza anche con ante di grandi dimensioni
- Adattare la logistica ai diversi formati produttivi
Richiedi ora la brochure tecnica o parla con un esperto
Precisione e versatilità per la movimentazione integrata
005NV è la navetta Graf Synergy più completa per la movimentazione automatizzata di ante, telai e serramenti finiti. Grazie al suo sistema rotante è in grado di ruotare i pezzi di ±180°, adattandoli all’orientamento richiesto dalle diverse fasi produttive, ottimizzando i flussi e riducendo le manipolazioni manuali.
Realizzata in acciaio verniciato, con struttura inclinata a 8° per appoggio stabile, combina una traslazione rapida (fino a 2 m/sec) con altissima precisione (0,5 mm in traslazione e 0,1° in rotazione).
5 motivi per scegliere 005NV
- Rotazione automatica ±180°. Sistema servoassistito per cambiare l’orientamento dei quadri con estrema precisione e rapidità.

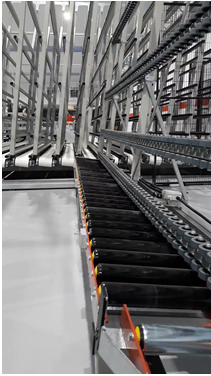

- Massima fluidità nei passaggi. Grazie a rulli laterali, ruote folli e nastro motorizzato con inverter, ogni trasferimento avviene senza interruzioni o disallineamenti.
- Elevata velocità di missione. Ciclo medio completo in 45 secondi, ottimizzato per linee produttive ad alta intensità.
- Sicurezza integrata per ogni situazione. Protezioni frontali anti-caduta e struttura inclinata garantiscono stabilità anche in caso di stop improvviso.
- Flessibilità totale di layout. Supporta configurazioni speculari e è disponibile in versione maggiorata fino a 4.000 x 3.200 mm.
Dettagli Prodotto
005NV è la soluzione ideale per il trasferimento e la rotazione automatica di quadri tra stazioni produttive diverse.
Dimensioni
Lunghezza: 1.900 mm
Larghezza: 3.600 mm
Altezza: 3.000 mm
Peso: 950 Kg
Prestazioni
Tempo ciclo medio (carico + trasporto + scarico): 45 sec*
Velocità di traslazione: fino a 2 m/sec
Operatori richiesti: 1
Rotazione elementi: ±180
(*dipende dalla lunghezza della linea)
Alimentazione e consumi
Potenza installata: 10 kW
Tensione: 400 V
Consumo aria per ciclo: 30 NI/min
Pressione di esercizio: 7 bar
Profili gestibili (dimensioni quadro)
Lunghezza max : 3.200 mm
Larghezza max : 2.800 mm
Spessore max: 130 mm
Funzionalità e lavorazioni supportate
- Carico/scarico su rulliere o magazzini motorizzati
- Rotazione automatica ±180° su asse verticale
- Passaggio fluido tra orientamenti differenti
- Centramento laterale tramite rulli
- Traslazione su binari tramite ruote folli ad alta portata
Optional e configurazioni disponibili
Configurabile per adattarsi a ogni esigenza di layout, 005NV può essere dotata di:

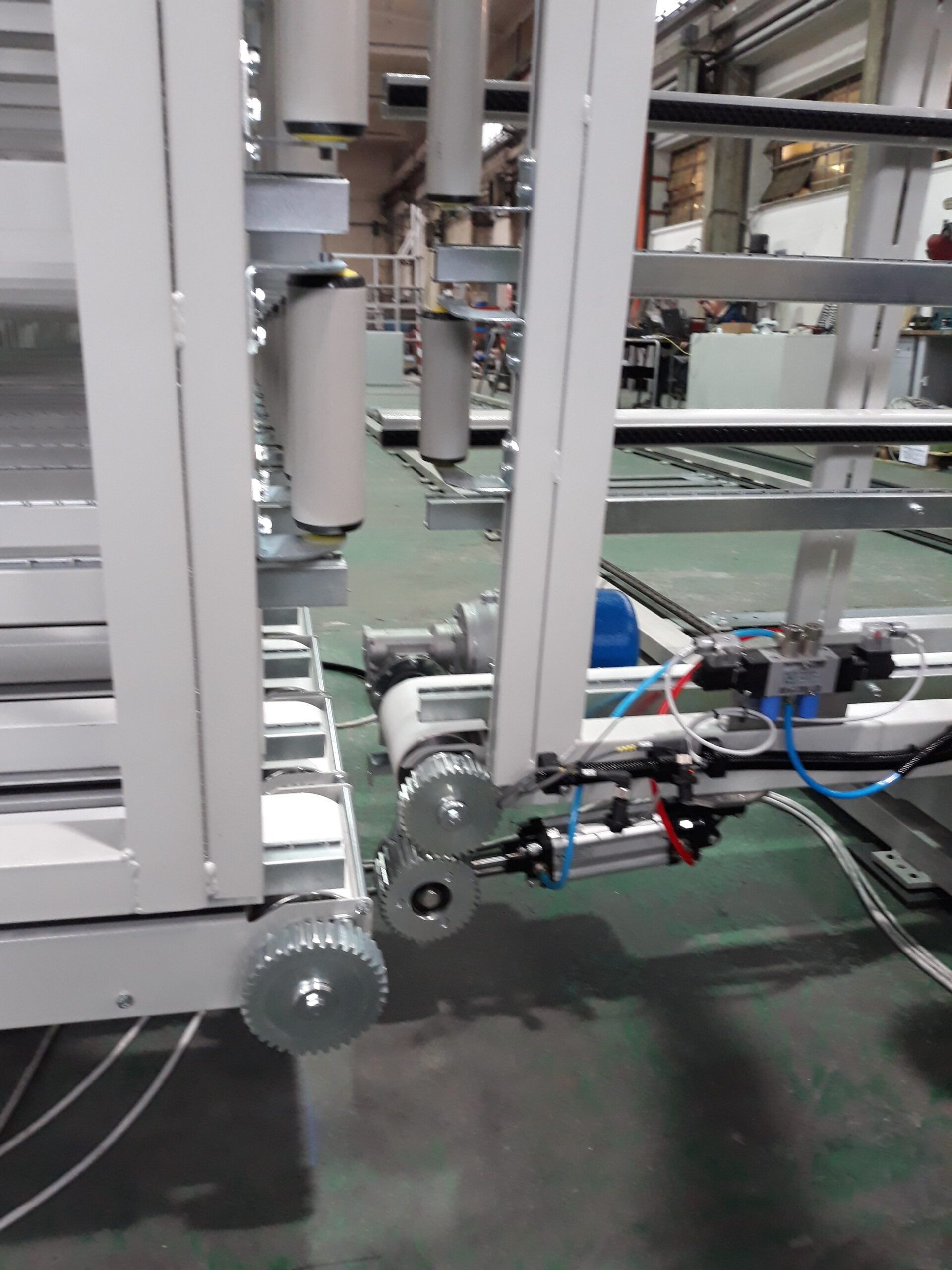

- Sistema pignone per trasmissione moto ai tappeti magazzino
- Cinghioli di movimentazione quadro
- Versione maggiorata 005NV40 (4.000 x 3.200 mm)
Questi optional ne estendono l’impiego anche a impianti con alti volumi o formati fuori standard.
TECNOLOGIA E AUTOMAZIONE
Dotata di motore brushless ad alta precisione per traslazione e sistema di rotazione servoassistito, la 005NV si integra perfettamente con impianti Industria 4.0. Il nastro trasportatore con inverter consente regolazioni dinamiche, mentre l’integrazione con software gestionali e sistemi di supervisione consente piena tracciabilità e gestione centralizzata della logistica.
Contattaci per scoprire se il 005NV è la soluzione giusta per la tua produzione.
