ASW
Tavolo automatico per montaggio cerniere e fresatura angoli anta
Massima precisione nel montaggio ferramenta: automatizza forature e fresature post-saldatura
Perfetta se…
- Vuoi automatizzare il montaggio ferramenta su ante saldate
- Devi fresare angoli esterni post-saldatura
- Lavori anche con cerniere anuba (mercato francese)
- Hai bisogno di una macchina compatta per due fasi integrate
- Vuoi ottimizzare il flusso tra saldatrice e banco FAZ
Richiedi ora la brochure tecnica o parla con un esperto
Massima precisione nel montaggio ferramenta: automatizza forature e fresature post-saldatura
ASW è il tavolo automatico progettato da GRAF Synergy per automatizzare due fasi critiche della produzione di ante in PVC: la foratura e montaggio delle cerniere (anche tipo anuba per il mercato francese) e la fresatura dei due angoli scambio battuta generati dalla saldatura dei tre profili anta con l’anta ridotta.

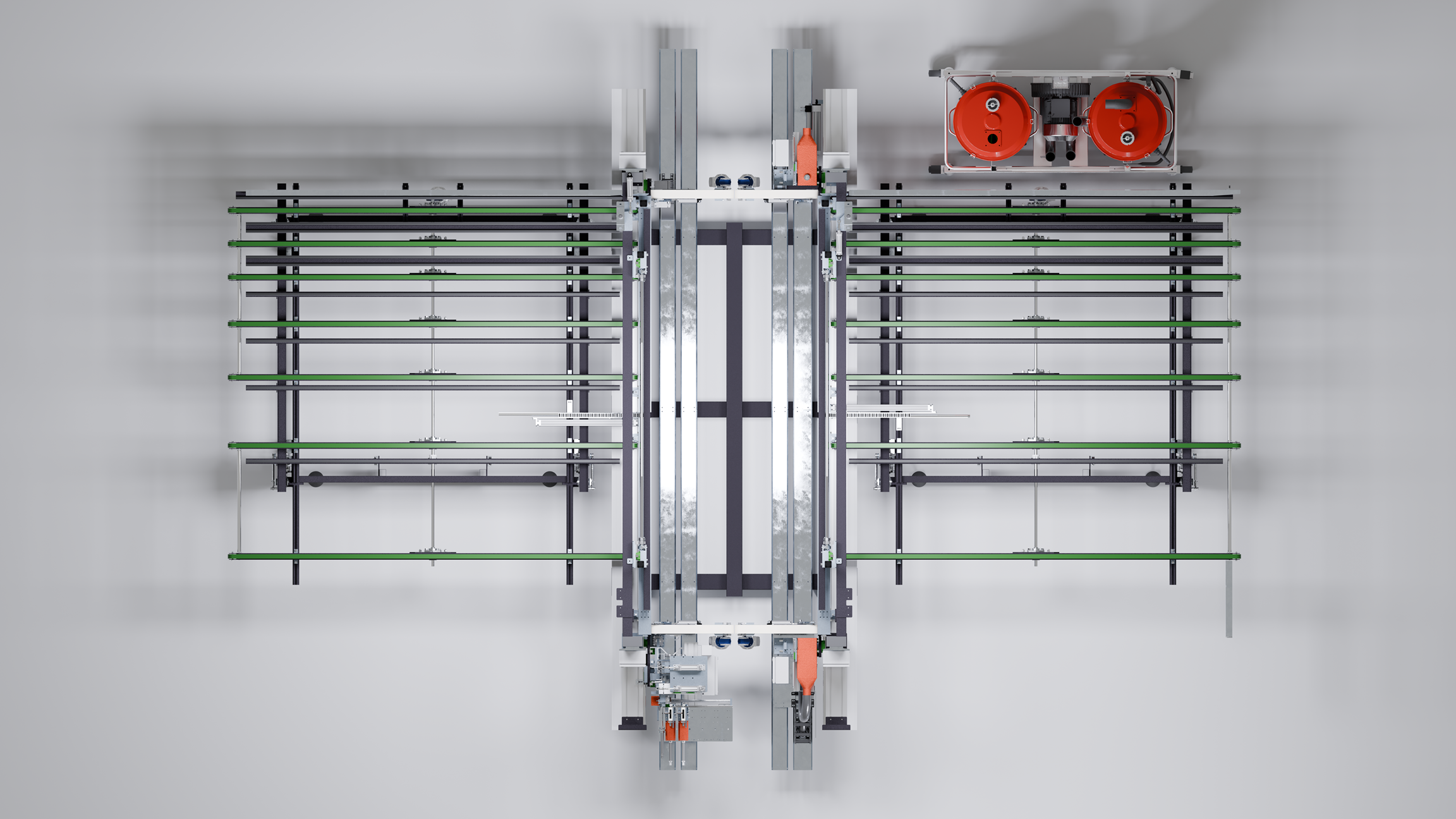

Grazie a una struttura solida in acciaio e a un piano di lavoro antigraffio con cinghie di trasporto, ASW consente lavorazioni ad alta precisione su ante complete, riducendo gli errori e aumentando l’efficienza.

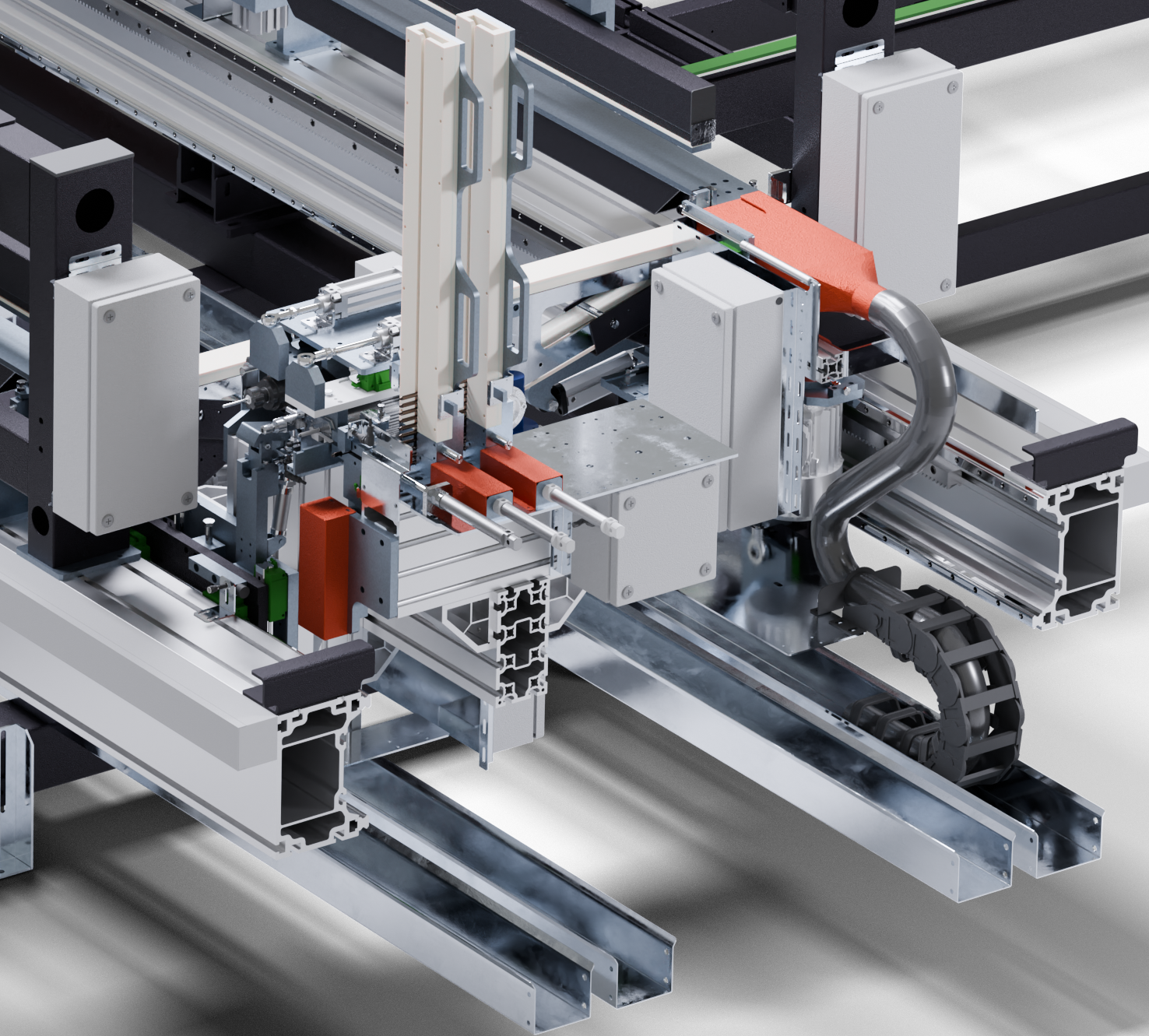

Il ciclo è completamente automatizzato: dalla presa al posizionamento, dalla lavorazione al rilascio, ogni fase è gestita da un sistema intelligente con ganasce pneumatiche e misurazione automatica del piano di riferimento.
5 motivi per scegliere ASW
- Doppia lavorazione integrata. Un solo banco esegue foratura, montaggio cerniere e fresatura angoli, riducendo spostamenti e migliorando la produttività.
- Precisione ripetibile garantita. La misurazione automatica del piano di riferimento garantisce centratura perfetta e lavorazioni costanti su ogni pezzo.
- Compatibilità con ogni anta. Lavora ante con apertura battente o vasistas, con cerniere classiche o anuba, anche su telai combinati.
- Ciclo completamente automatizzato. Movimentazione interna automatica tra le stazioni e bloccaggio pneumatico per stabilità durante ogni fase.
- Integrazione perfetta nel flusso produttivo. Posizionabile tra SL4-FF EVO e banco FAZ, consente la produzione completa di ante finite in soli 3 passaggi.
Dettagli Prodotto
ASW è il tavolo automatico progettato da GRAF Synergy per automatizzare due fasi critiche della produzione di ante in PVC: la foratura e montaggio delle cerniere (anche tipo anuba per il mercato francese) e la fresatura dei due angoli scambio battuta generati dalla saldatura dei tre profili anta con l’anta ridotta.
Dimensioni
Lunghezza: 4.000 mm
Larghezza: 1.400 mm
Altezza: 3.500 mm
Peso: 1.200 Kg
Prestazioni
Operatività: completamente automatizzata
Operatori richiesti: 1 (per carico cerniere/anuba)
Dimensioni quadro lavorabile:
- Min: 400 x 400 mm
- Max: 2.800 x 1.600 mm
Alimentazione e consumi
Potenza installata: 18 kW
Alimentazione elettrica: 400 V
Pressione minima esercizio: 8 bar
Consumo aria: 500 Nl/min
Funzionalità e lavorazioni supportate
ASW è progettata per automatizzare la preparazione dell’anta saldata eseguendo due lavorazioni fondamentali:
- Foratura automatica per cerniere battente e vasistas
- Montaggio cerniere, anche tipo anuba
- Fresatura angoli scambio battuta post-saldatura
- Centraggio automatico tramite piano di riferimento
Movimentazione interna automatica tra le lavorazioni
Optional e configurazioni
ASW può essere personalizzata per adattarsi a qualsiasi contesto produttivo:
- Modulo per cerniere anuba
- Configurazione per telai combinati
- Personalizzazione ciclo e piano in base al tipo di profilo
Tutte le configurazioni garantiscono la stessa precisione e ripetibilità, anche in produzione intensiva.
Tecnologia e automazione
Dotata di elettronica GRAF Synergy, ASW integra:
- Ganasce pneumatiche per presa e bloccaggio sicuro
- Sensori di misurazione automatica del piano di riferimento
- Software di gestione lavorazioni e transizioni automatiche
Predisposta per l’interconnessione ai sistemi Industria 4.0, si integra in linee digitali con controllo e tracciabilità centralizzata.
Vuoi rendere più veloce e precisa la foratura delle ante?
Scarica la brochure per scoprire tutti i dettagli tecnici e le configurazioni disponibili.
Contattaci per ricevere un preventivo su misura o per organizzare una demo del sistema HDHS, dal vivo o in modalità remota.
Il nostro team è a disposizione per aiutarti a integrare questa soluzione nella tua linea produttiva.
