CUT 3B
Centro di taglio CNC a 3 lame per finestre in PVC
Massima produttività e precisione in un’unica macchina da taglio industriale
Perfetto per:
- Serramentisti che producono fino a 500 finestre al giorno
- Chi desidera ottimizzare ogni barra tagliata con software evoluto
- Reparti produzione che cercano velocità senza compromettere la qualità
- Aziende che lavorano profili con sezioni complesse o fuori standard
- Chi punta alla piena automazione del ciclo di taglio
Richiedi ora la brochure tecnica o parla con un esperto
La forza di tre lame sincronizzate per tagli continui e precisi
Il CUT 3B è un centro di taglio CNC a 6 assi controllati progettato per garantire altissimi livelli di produttività nella lavorazione di profili in PVC, anche con guarnizione.

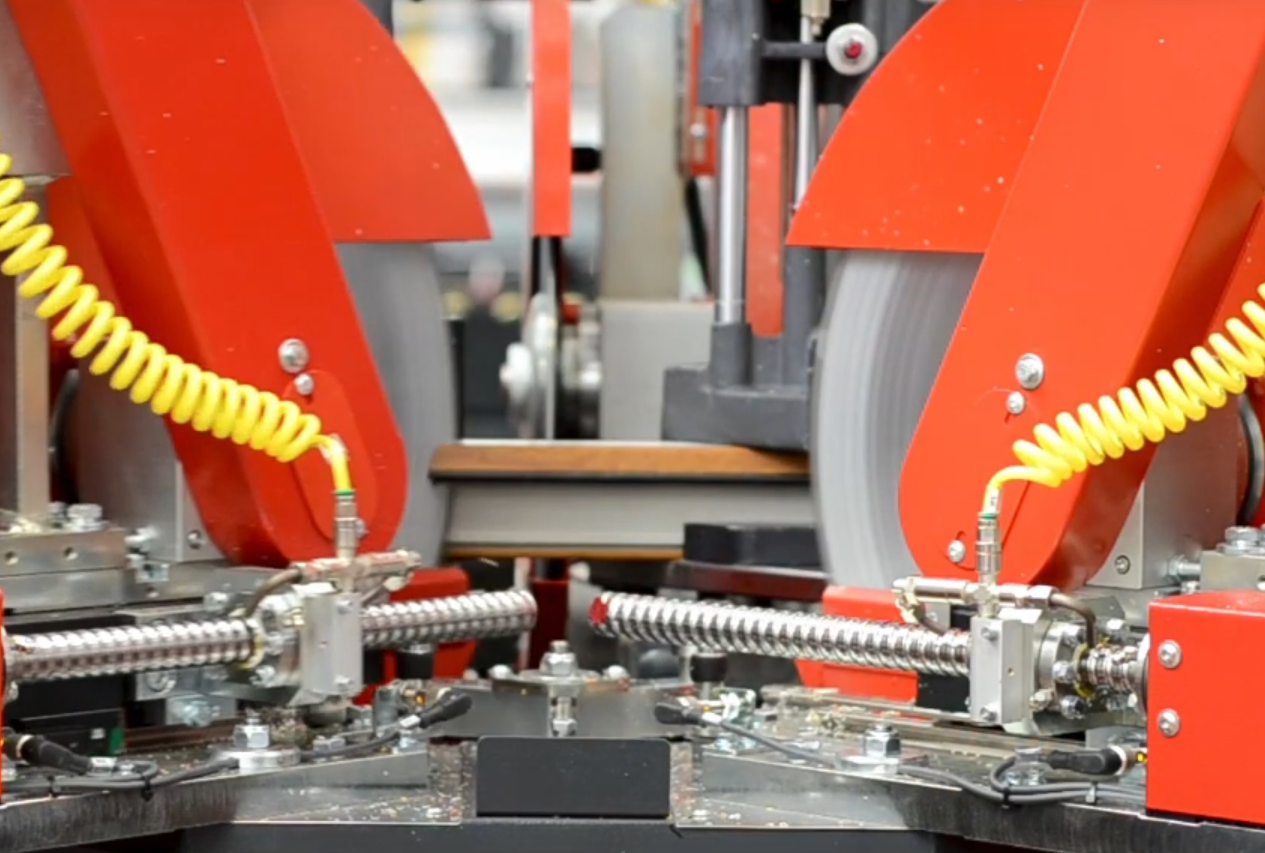

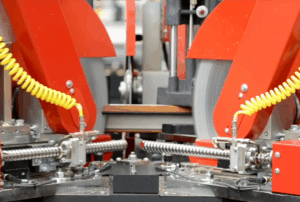

Dotato di un modulo di taglio con 3 lame Ø 550 mm indipendenti e sincronizzate, garantisce tagli precisi a -45° / 90° / +45°.
L’impianto è composto da un magazzino di carico automatico (fino a 8 barre) con pinza CNC a motori lineari e lettura centesimale della posizione.
Il modulo di scarico è motorizzato a cinghioli con fotocellula di sicurezza e capacità fino a 15/20 pezzi.
Perché scegliere il CUT 3B
- Velocità estrema e sincronizzazione totale. Tre lame indipendenti azionate da motori brushless per un ciclo taglio continuo e veloce.
- Precisione avanzata su ogni profilo. Sistema di allineamento automatico barre e pinza CNC con lettura centesimale su banda magnetica.
- Risparmio concreto su ogni ciclo. Il software GRAF Synergy ottimizza le liste riducendo lo spreco di materiale e aumentando l’efficienza.
- Totale automazione del flusso. Dal magazzino al tavolo di scarico, ogni fase è automatizzata per eliminare fermi e ritardi.
- Interfaccia user-friendly e personalizzabile. Il sistema è pensato per un uso intuitivo e veloce, con possibilità di personalizzazione e integrazione 4.0.
Dettagli Prodotto
Il CUT 3B esegue tagli rapidi e precisi su profili in PVC anche con guarnizione, con angolazioni da -45° a +45°.
Il sistema CNC a 6 assi garantisce il massimo controllo della geometria di taglio, anche su sezioni complesse.
La linearizzazione automatica delle barre ne migliora la qualità del risultato finale.
Dimensioni
Lunghezza: 16.000 mm
Larghezza: 3.000 mm
Altezza: 2.400 mm
Peso: 2.500 kg
Prestazioni
Fino a 500 finestre/8h (1 anta)
Operatori richiesti: 1
Alimentazione e consumi
Potenza installata: 14 kW
Tensione: 400 V
Pressione minima: 7 bar
Consumo aria: 200 Nl/min
Profili lavorabili
Lunghezza: 700 a 6.500 mm (min. 400 mm su richiesta)
Larghezza: 40 a 130 mm
Altezza: 40 a 180 mm
Optional e configurazioni disponibili
Il centro di taglio può essere potenziato con una serie di accessori e software avanzati:
- Fly Optimizer: ottimizzazione dei resti barra per riduzione scarti
- STATS: analisi dati di produzione per monitoraggio continuo
- Opzione Recupera: reinserimento pezzi errati in nuove liste
- Cabina insonorizzata: su misura per riduzione rumore
- Tavolo di scarico motorizzato con uscita lato opposto
- Etichettatrice automatica o manuale
- Laser per marcatura profili (singolo o doppio)
- Convogliatore trucioli NRT 500 / NRT-CP
- Aspiratore a 2 sacchi, 4 uscite Ø 100 (Mod. D4)
- Predisposizione per collegamento con centri di avvitatura ASG-E
- Personalizzazioni su richiesta per profili fuori standard
Software evoluto e integrazione 4.0
Il software di gestione del CUT 3B consente l’importazione automatica delle liste di taglio e l’ottimizzazione del ciclo. Integrabile nei sistemi di fabbrica intelligente, supporta analisi statistiche, riuso scarti, gestione errori e personalizzazione per tipologie di profilo.
Massimizza ogni barra, automatizza ogni taglio: richiedi ora una demo o una consulenza tecnica sul CUT 3B.
