Efficient Screwdriving Unit: Stazione CNC per Avvitatura Rinforzi su Profili in PVC
Avvitatura automatica, produttività continua
Perfetta se:
- Automatizzare la fase di avvitatura dei rinforzi su profili PVC
- Ridurre al minimo l’intervento manuale in linea
- Garantire fissaggi rapidi, precisi e ripetibili
- Lavorare in continuità con il tavolo dinamico e il centro di lavoro
- Ottimizzare i tempi ciclo e la produttività
- Integrare parametri CNC su posizione, profondità, coppia e velocità
Richiedi ora la brochure tecnica o parla con un esperto
Avvitatura automatica, produttività continua
ESU è la stazione CNC Graf Synergy dedicata all’avvitatura automatica dei rinforzi metallici all’interno dei profili in PVC. Si integra direttamente nel flusso produttivo, lavorando in linea con il tavolo dinamico e i centri di taglio e lavoro, per realizzare il fissaggio dei rinforzi a tempo zero.

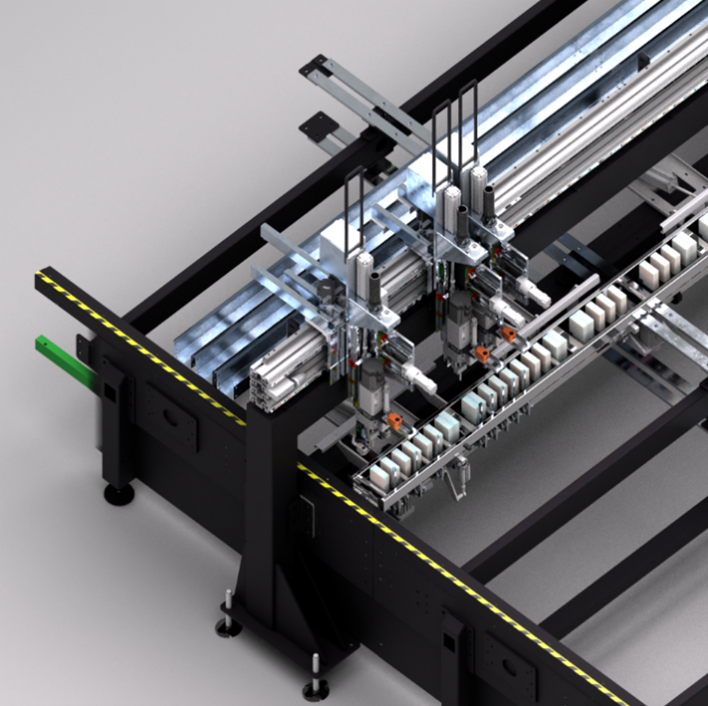

La macchina è dotata di un modulo di fissaggio che ospita fino a 4 avvitatori elettrici brushless con alimentazione automatica delle viti. Ogni ciclo è completamente gestito da software CNC, per garantire velocità, precisione e coerenza con i parametri di lavorazione.
5 motivi per scegliere ESU
- Velocità massima a tempo zero. La lavorazione avviene direttamente in linea, durante il flusso produttivo del profilo.
- Controllo completo dei parametri. Software CNC dedicato per la gestione precisa di posizione, profondità vite, coppia e velocità.
- Avvitatori elettrici brushless. Silenziosi, precisi, a basso consumo energetico. Possono lavorare in contemporanea o alternarsi.
- Automazione totale, operatore ridotto. Richiede solo il caricamento viti. Tutto il resto è automatizzato.
- Versatilità con 4 avvitatori e moduli opzionali. Possibilità di montare fino a 4 unità, più caricatori aggiuntivi per diverse misure di viti.
Dettagli Prodotto
ESU è la stazione CNC Graf Synergy dedicata all’avvitatura automatica dei rinforzi metallici all’interno dei profili in PVC. Si integra direttamente nel flusso produttivo, lavorando in linea con il tavolo dinamico e i centri di taglio e lavoro, per realizzare il fissaggio dei rinforzi a tempo zero.
Dimensioni macchina
Lunghezza: 4.500 mm
Larghezza: 1.800 mm
Altezza: 2.700 mm
Peso: 2.500 kg
Alimentazione e consumi
Potenza installata: 6 kW
Alimentazione: 400 V
Consumo aria: 200 NI/min
Pressione di esercizio: 7 bar
Caratteristiche operative
- Numero unità di avvitatura: fino a 4 (verticali)
- Movimento asse X: automatico longitudinale
- Movimento asse Y: posizionamento automatico trasversale
- Modalità operativa: CNC
- Operatori richiesti: solo per rifornimento viti
Dimensioni profili lavorabili
- Lunghezza: 350 – 4.000 mm
- Larghezza: 40 – 130 mm
- Altezza: 40 – 120 mm
Tipologia di lavorazioni
- Avvitatura automatica dei rinforzi su profili in PVC
Integrazione
- Abbinabile a tavolo dinamico Graf Synergy
- Compatibile con Centri di Taglio e Lavoro CNC
TECNOLOGIA E AUTOMAZIONE
ESU è progettata per fornire il massimo livello di automazione nella fase di fissaggio dei rinforzi. Gli avvitatori brushless garantiscono un’elevata precisione, ridotto impatto acustico e consumi contenuti.
Il controllo CNC consente di definire ogni parametro del ciclo di avvitatura, assicurando qualità costante su ogni pezzo. Il modulo software coordina l’attività degli avvitatori in modo alternato o simultaneo in funzione del numero di viti da inserire.
Perfettamente integrabile in impianti Industria 4.0, l’ESU permette la tracciabilità delle operazioni, l’interfacciamento con i gestionali di linea e la riduzione del carico operativo.
