F 130
Pantografo manuale a doppia testa per fresature e forature rapide
Massima semplicità per lavorazioni precise su profili in PVC e alluminio
Perfetto se…
- Vuoi realizzare scassi e fori maniglia in modo semplice e veloce
- Lavori in un’officina artigiana o in una linea di produzione semi-automatica
- Hai bisogno di una macchina compatta ma funzionale
- Cerchi una soluzione pronta all’uso, senza complessità CNC
- Vuoi ridurre i tempi di lavorazione manuale grazie a tastatori e dime dedicate
- Hai bisogno di flessibilità operativa con frese da Ø10 e Ø12 mm
Richiedi ora la brochure tecnica o parla con un esperto
Massima semplicità per lavorazioni precise su profili in PVC e alluminio
Il pantografo F 130 è la soluzione ideale per officine che cercano rapidità operativa e precisione manuale nelle lavorazioni di scassi e fori maniglia.
Con due teste dedicate – una per fresature verticali con dima e una per forature orizzontali – consente di eseguire velocemente tutte le lavorazioni essenziali per la preparazione di infissi in PVC o alluminio.
Compatto e intuitivo, è progettato per ridurre i tempi di set-up, aumentare l’efficienza e garantire risultati costanti.
La movimentazione completamente manuale lo rende perfetto per chi desidera mantenere il controllo diretto sul processo, senza rinunciare a qualità e versatilità.
5 motivi per scegliere F 130
- Due teste indipendenti per lavorazioni simultanee. Fresatura verticale e foratura orizzontale in un’unica stazione, senza riposizionamenti.
- Fresatura assistita da dima per risultati precisi. Sistema di copiatura con tastatori a 3 diametri regolabili, ideale per scassi standard su profili PVC e alluminio.
- Foratura maniglia a 3 punte integrata. Modulo orizzontale con punte multiple per eseguire fori precisi in un solo passaggio.

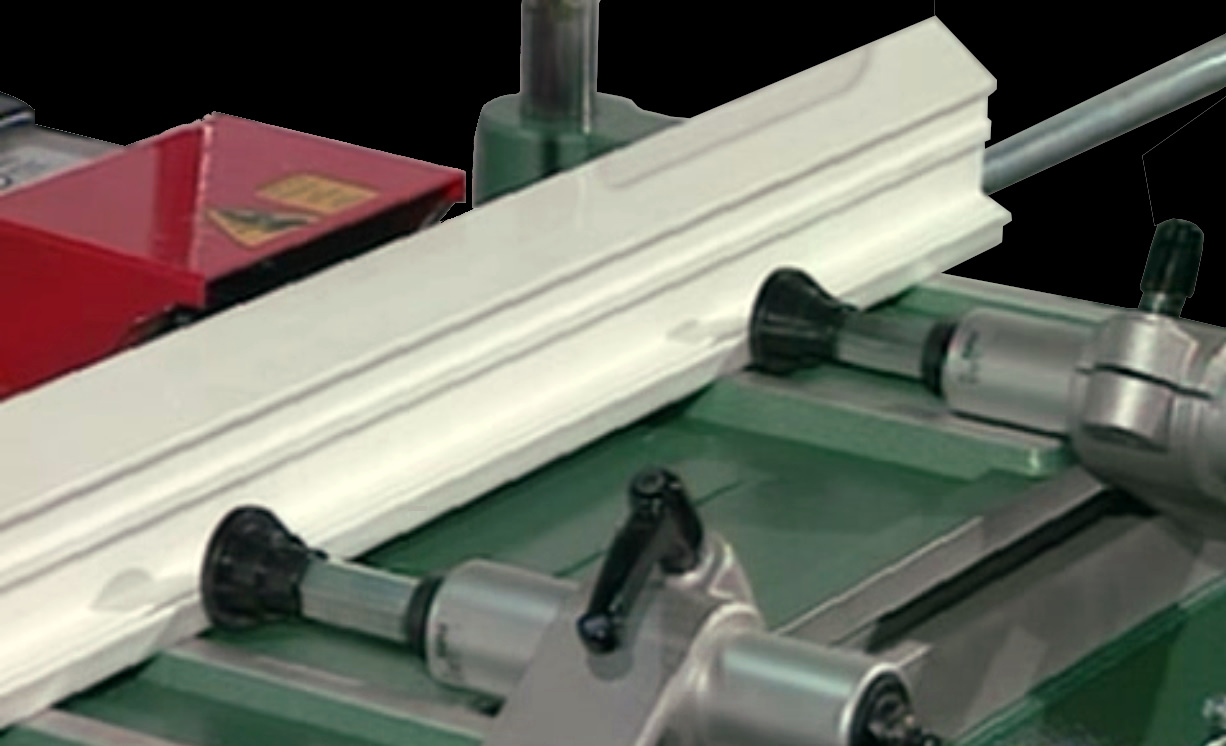

- Bloccaggio sicuro del pezzo. Sistema a morse pneumatiche verticali e orizzontali per un serraggio rapido e stabile.
- Ingombro ridotto, grande efficienza. Solo 1.050 mm di lunghezza per una macchina leggera (150 kg), facile da installare anche in spazi ridotti.
Dettagli Prodotto
Il pantografo F 130 consente di eseguire una gamma completa di operazioni manuali di fresatura e foratura, garantendo risultati affidabili e ripetibili.
Dimensioni
Lunghezza: 1.050 mm
Larghezza: 850 mm
Altezza: 1.600 mm
Peso: 150 kg
Prestazioni
Operatività: Manuale
Numero operatori: 1
Corsa assi (X / Y / Z): 490 / 140 / 140 mm
Alimentazione e consumi
Potenza installata: 1,1 kW
Alimentazione elettrica: 400 V
Pressione minima di esercizio: 7 bar
Consumo aria per ciclo: 5 Nl/min
Funzionalità e lavorazioni supportate
Principali lavorazioni:
- Scassi verticali tramite dima
- Fresature longitudinali e trasversali
- Asole serratura e accessori
- Fori per maniglia (3 punte simultanee)
L’unità di copiatura è dotata di tastatori manuali regolabili su 3 diametri, utilizzabili con frese Ø10 e Ø12 mm, adattandosi facilmente a diverse configurazioni di profilo.
Optional e configurazioni disponibili
Per aumentare la versatilità del pantografo F 130, è possibile dotarlo di una serie di accessori su richiesta:
- Avanzamento oleopneumatico per testa di foratura
- Centratore manuale (fino a 2.300 mm)
- Tastatori pneumatici
- Fermo battuta con piastra 150×150 mm
- Fermo stellare a 4 posizioni
- Rulliere e supporti laterali da 1.500 mm
- Sistema di refrigerazione pneumatica
Queste opzioni permettono di personalizzare la macchina secondo le esigenze produttive specifiche, migliorando ergonomia e produttività.
Tecnologia e controllo
Il F 130 è un pantografo completamente manuale, pensato per chi preferisce la semplicità e il controllo diretto sul processo. Pur non essendo dotato di CNC, integra soluzioni pratiche per aumentare la precisione e la sicurezza, come:
- Bloccaggi pneumatici
- Tastatori regolabili
- Refrigerazione automatica degli utensili
La sua progettazione robusta e funzionale garantisce affidabilità operativa nel tempo, anche con utilizzo intensivo.
