FAB CUT 3B ALU
Centro di Taglio e Lavoro ad Alta Velocità per Profili in Alluminio
Produttività estrema, precisione assoluta: il partner ideale per chi vuole tagliare e lavorare profili in alluminio senza compromessi.
Perfetto se:
- Hai bisogno di aumentare drasticamente la tua produttività giornaliera
- Vuoi ridurre gli scarti ottimizzando le liste di taglio
- Lavori profili in alluminio con sezioni complesse o non perfettamente dritte
- Cerchi una macchina che garantisca precisione costante e affidabilità nel tempo
- Vuoi ridurre il carico operativo grazie a un sistema CNC integrato e user-friendly
Richiedi ora la brochure tecnica o parla con un esperto
Produttività estrema, precisione assoluta: il partner ideale per chi vuole tagliare e lavorare profili in alluminio senza compromessi.
l FAB CUT 3B ALU è un centro di taglio e lavoro CNC a 8 assi, progettato per soddisfare le esigenze dei serramentisti più esigenti. Capace di realizzare fino a 220 finestre/turno a un’anta, coniuga velocità di processo, adattabilità e qualità costante nel tempo.
Grazie al modulo di taglio con 3 lame indipendenti Ø 550 mm e al modulo di lavoro con fino a 12 mandrini High Speed, esegue lavorazioni e tagli di altissima precisione, ottimizzando al massimo ogni ciclo. È la scelta ideale per chi cerca automazione intelligente, capacità di adattarsi a profili complessi e un ritorno dell’investimento rapido e misurabile.
5 motivi per scegliere il FAB CUT 3B ALU
- Massima velocità operativa. Modulo di lavoro con fino a 12 mandrini High Speed e taglio simultaneo su 3 lame sincronizzate: più lavorazioni in meno tempo.
- Adattabilità ai profili più complessi. Il sistema di allineamento automatico linearizza anche le barre non perfettamente dritte, garantendo risultati impeccabili.
- Ottimizzazione intelligente delle barre. Il software GRAF Synergy riduce gli scarti generando liste di produzione ottimizzate.

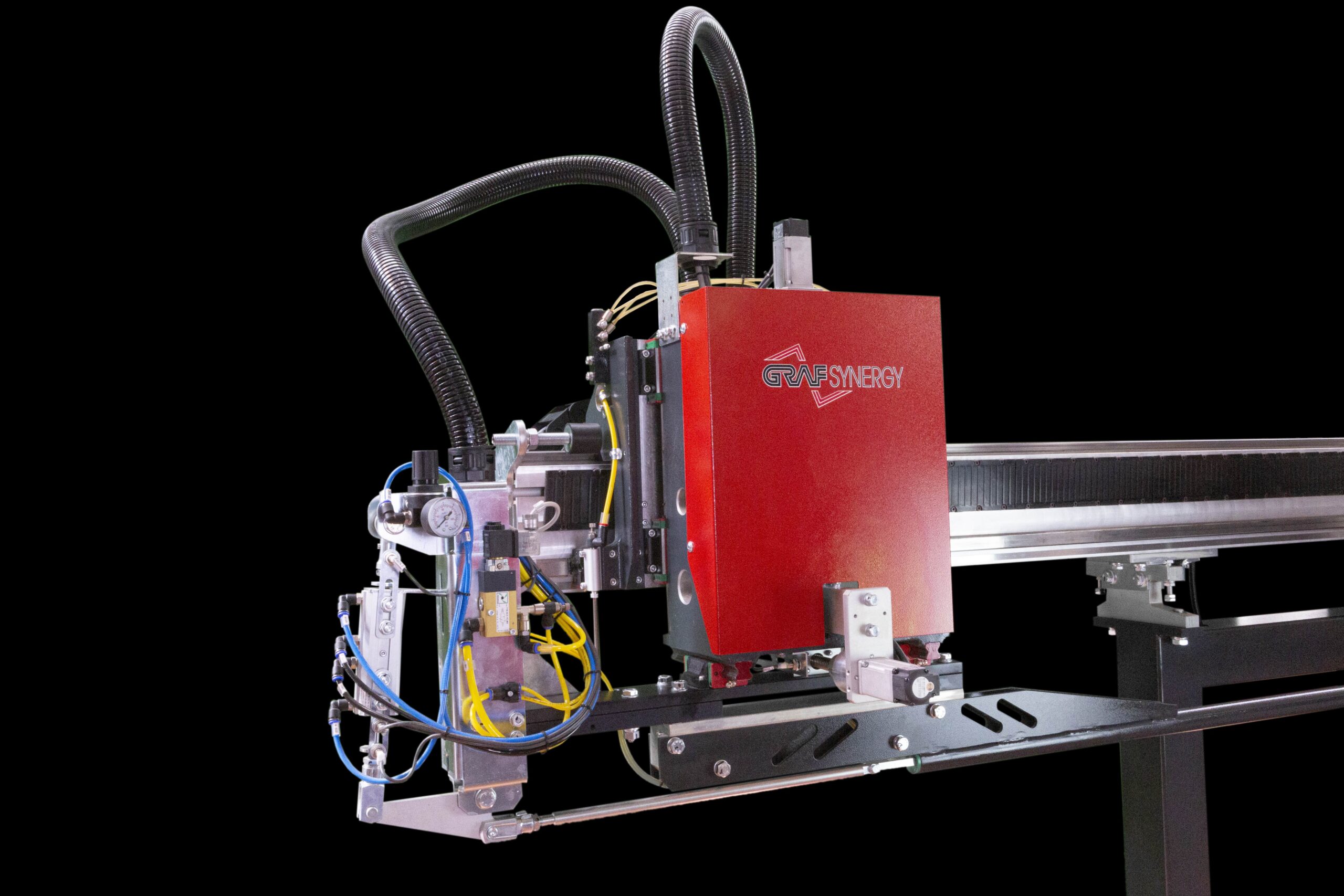

- Precisione micrometrica garantita. Pinza CNC con banda magnetica centesimale: ogni taglio parte dalla posizione reale del profilo.
- Interfaccia intuitiva. Sistema user-friendly per una gestione semplice e veloce dei cicli di lavoro anche da parte di un solo operatore.
Dettagli Prodotto
Il FAB CUT 3B ALU esegue tutte le principali lavorazioni su profili in alluminio, combinando velocità di esecuzione e stabilità del risultato.
Dimensioni
Lunghezza: 15.250 mm
Larghezza: 3.400 mm
Altezza: 2.800 mm
Peso: 4.500 Kg
Alimentazione e consumi
Potenza installata: 20 kW
Alimentazione: 400 V
Consumo aria per ciclo: 150 Nl/min
Pressione minima di esercizio: 7 bar
Prestazioni
Produttività: fino a 220 ante/8h*
Operatori richiesti: 1
(*in funzione di profilo e lavorazioni)
profili lavorabili
Lunghezza: 500 / 6.500 mm
Larghezza: 40 / 130 mm
Altezza: 40 / 180 mm
Funzionalità e lavorazioni supportate
Modulo di Lavoro:
- Asole di scarico condensa
- Fori per maniglia, cerniere, cilindri
- Scassi serratura
- Fori areazione
- Marcatura riscontri
- Lavorazioni personalizzate su richiesta

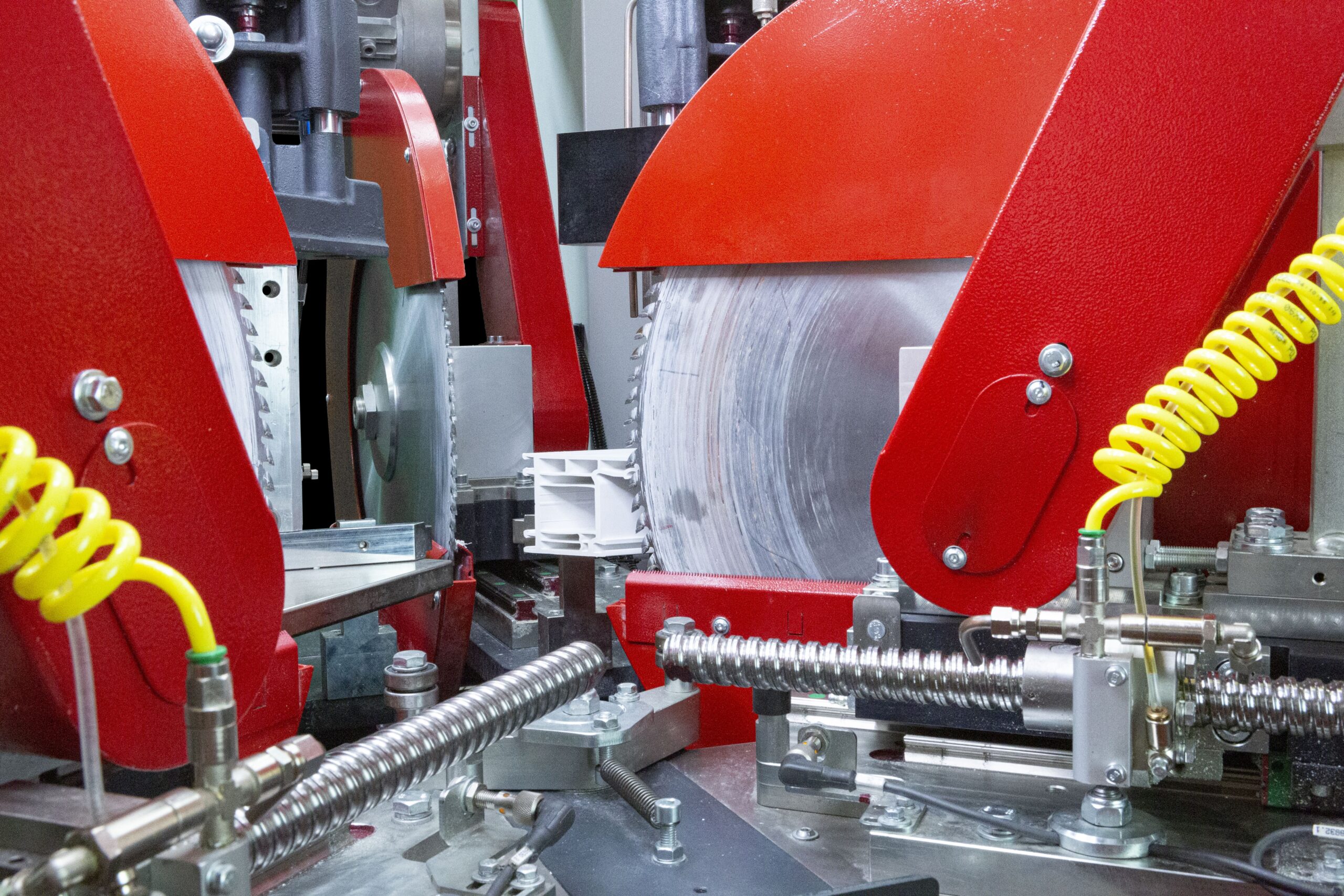

Modulo di Taglio:
- 3 lame Ø 550 mm
- Angoli di taglio: -45° / 90° / +45°
- Movimentazione orizzontale automatizzata
Optional disponibili
FAB CUT 3B ALU può essere configurato con una vasta gamma di optional per adattarsi perfettamente a ogni esigenza produttiva:
- 6 mandrini aggiuntivi per il modulo di lavoro
- Software STATS per l’analisi dei dati di produzione
- Fly Optimizer per recupero automatico degli sfridi
- Opzione Recupera per rilavorazioni post-errore
- Adattamenti personalizzati per profili speciali
- Convogliatore trucioli (1.200/2.000 mm)
- Aspiratore industriale con 2 sacchi
- Cabina insonorizzata su misura
- Tavolo di scarico motorizzato (anche lato opposto)
- Integrazione con Centri Avvitatura ASG-E (1 o 2)
- Etichettatura manuale o automatica
- Laser per marcatura (singolo o doppio)
- Sensori rottura utensile
TECNOLOGIA E AUTOMAZIONE
Ogni componente del FAB CUT 3B ALU è progettato per integrarsi in una logica di produzione digitale e flessibile. Il centro utilizza software proprietari GRAF Synergy per l’ottimizzazione delle liste e il controllo delle lavorazioni, e è predisposto per l’integrazione in ambienti Industria 4.0.
- Sistema CNC avanzato con controllo 8 assi
- Lettura posizione con banda magnetica ad alta risoluzione
- Estrattori automatici e tavoli a cinghioli motorizzati
- Interfaccia operatore semplice e multilingua
- Compatibilità con sistemi di monitoraggio e tracciabilità
Contattaci per scoprire se FAB CUT 3B ALU è la soluzione giusta per la tua produzione.
