FAB CUT 3B RS
Centro di taglio e lavoro CNC ad alte prestazioni per infissi in PVC
Taglio e lavorazione ad altissima velocità per una produttività senza compromessi
Perfetto se vuoi:
- Ridurre drasticamente i tempi ciclo grazie alla sovrapposizione automatica delle lavorazioni
- Ottimizzare l’uso delle barre con un software intelligente di gestione taglio
- Garantire la massima precisione anche con profili non perfettamente diritti
- Automatizzare completamente il carico, taglio e scarico dei profili
- Gestire l’intero processo con un’interfaccia software semplice e intuitiva
Richiedi ora la brochure tecnica o parla con un esperto
Taglio e lavorazione ad altissima velocità per una produttività senza compromessi

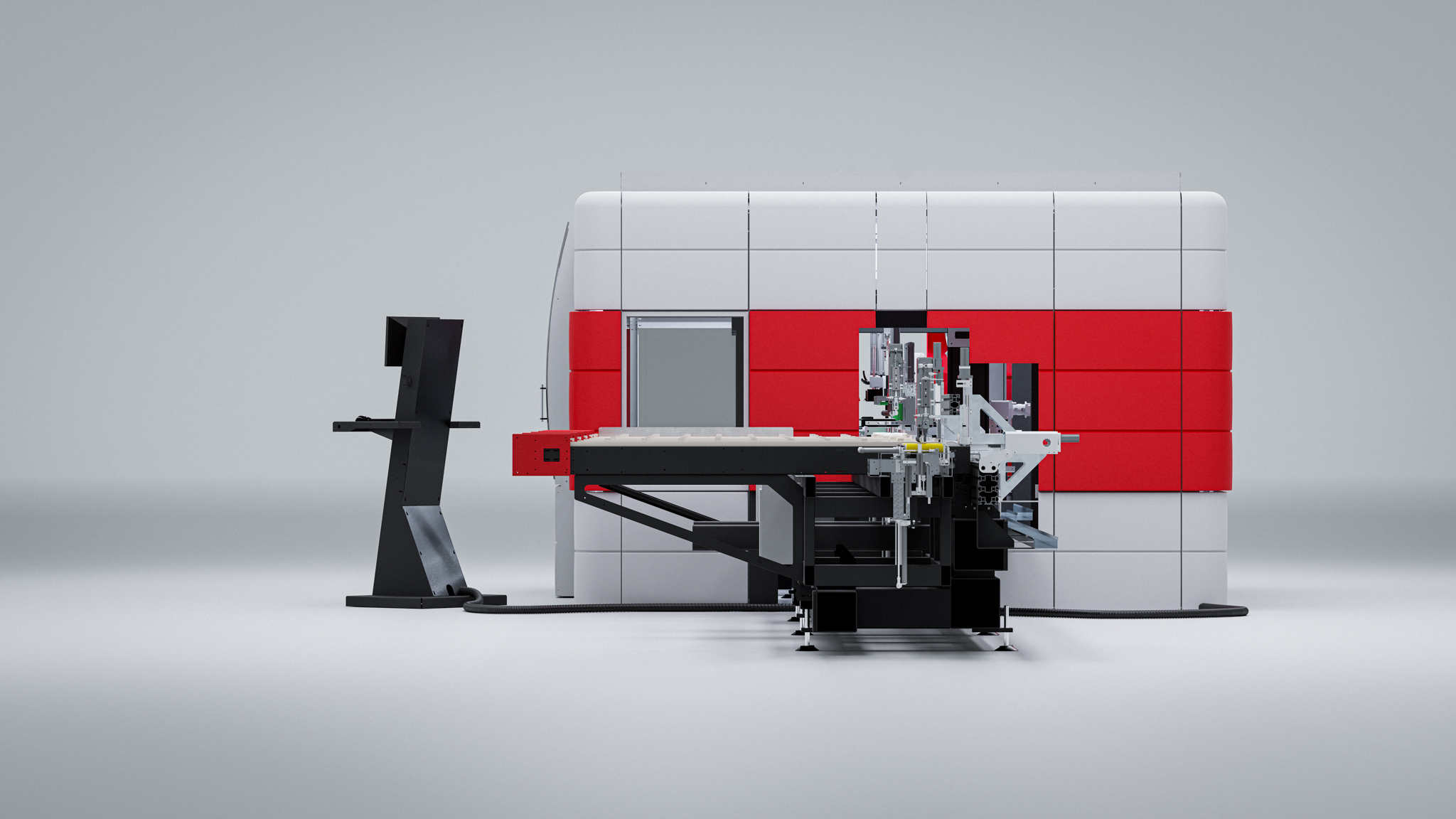

Il FAB CUT 3B RS è il centro di taglio e lavoro CNC progettato per rispondere alle esigenze delle aziende serramentistiche che puntano alla massima efficienza produttiva. Grazie a una configurazione innovativa e all’integrazione tra software intelligenti e componenti meccanici di ultima generazione, l’impianto consente di realizzare fino a 500 quadri per turno (8h)*, con una qualità di lavorazione costante nel tempo.

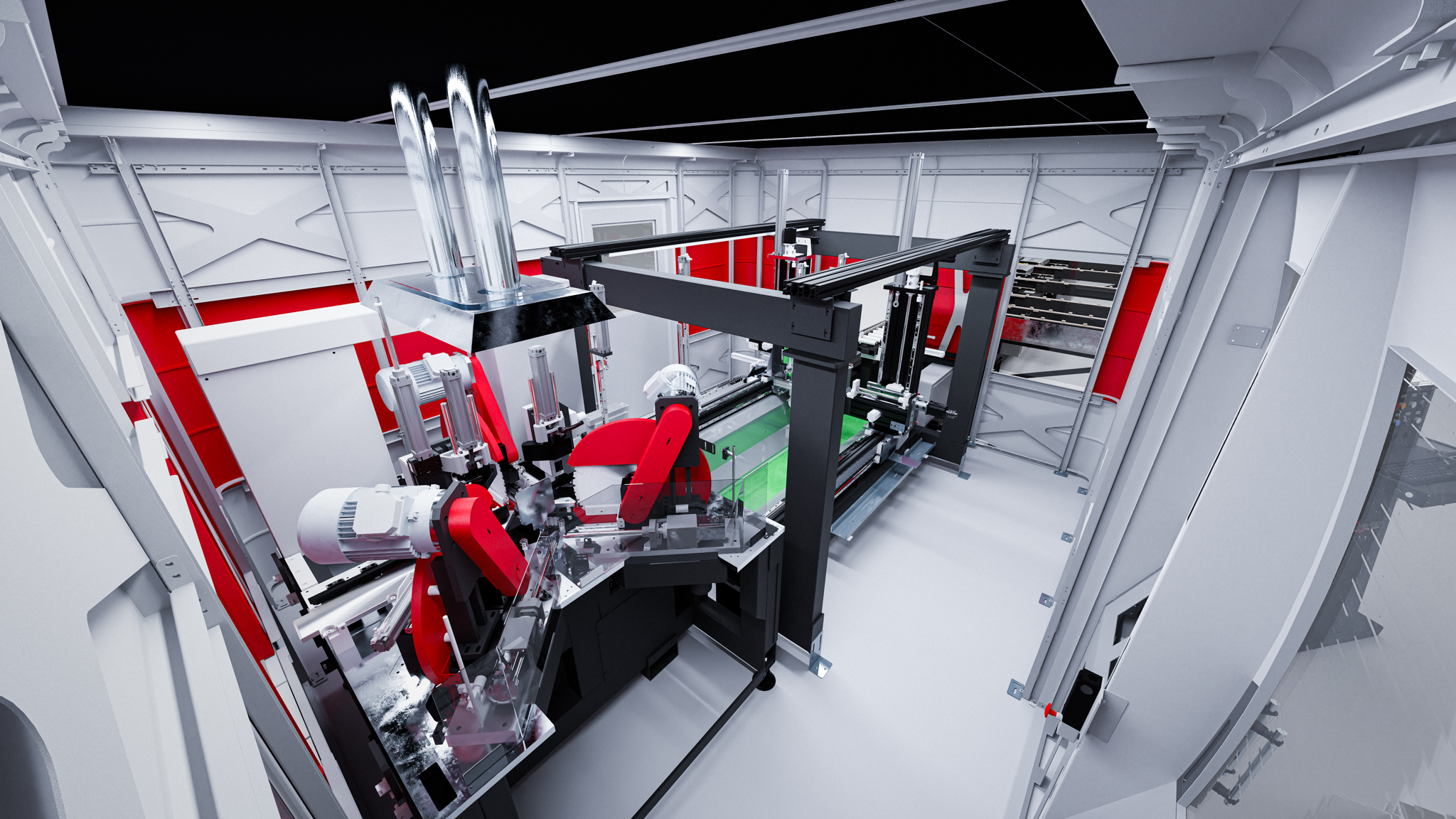

L’impianto è composto da tre moduli principali: un sistema di carico automatico con doppia pinza CNC, un modulo di lavoro con due mandrini High Speed indipendenti e un modulo di taglio a 3 lame sincronizzate. Ogni componente è ottimizzato per eliminare i tempi morti, massimizzare la precisione e garantire continuità operativa anche su profili dalle forme più complesse.
*La produttività dipende dalla tipologia di lavorazioni e profili utilizzati.
5 motivi per scegliere il FAB CUT 3B RS
- Massima velocità operativa. Sovrapposizione delle fasi di lavoro, doppia pinza CNC e mandrini indipendenti permettono di eliminare i tempi morti e aumentare la resa oraria.
- Precisione garantita nel tempo. Il sistema automatico di allineamento dei profili corregge eventuali curvature, mentre la lettura centesimale tramite banda magnetica assicura il posizionamento perfetto.
- Adattabilità estrema. Gestisce senza problemi profili con sezioni e geometrie fuori standard, grazie a un’architettura flessibile e configurabile.
- Ottimizzazione intelligente delle risorse. Il software GRAF Synergy importa automaticamente le liste di produzione e ottimizza l’utilizzo delle barre riducendo gli scarti.
- Tecnologia user-friendly. Interfaccia semplice e immediata per la gestione dei cicli di lavoro, con controlli intuitivi e feedback visivi in tempo reale.
Dettagli Prodotto
Il modulo di taglio è equipaggiato con 3 lame da Ø 550 mm, indipendenti e sincronizzate, in grado di eseguire tagli a -45° / 90° / +45° su profili in PVC anche con guarnizioni. Il movimento orizzontale delle lame garantisce rapidità e precisione.
Dimensioni
Lunghezza: 16.400 mm
Larghezza: 4.300 mm
Altezza: 2.600 mm
Peso: 10.000 kg
Prestazioni
Produttività: fino a 500 quadri / 8h*
Operatori richiesti: 1
Alimentazione e consumi
Potenza installata: 34 kW
Alimentazione elettrica: 400 V
Consumo aria per ciclo: 250 Nl/min
Pressione minima: 7 bar
Profili lavorabili (automatico)
Lunghezza: 500 / 6.500 mm
Larghezza: 40 / 130 mm
Altezza: 40 / 120 mm
Funzionalità e lavorazioni supportate
Il modulo di lavoro monta 2 mandrini rotanti ad alta velocità (High Speed), posizionati su carri indipendenti a 3 assi controllati. Questo permette di eseguire contemporaneamente lavorazioni distinte, come:
- Fori di areazione
- Altre lavorazioni su richiesta su profili PVC
- Asole di scarico condensa
- Fori maniglia, cilindro, cerniera
- Scassi per serratura
- Marcatura riscontri
Optional e configurazioni su richiesta
Il FAB CUT 3B RS è disponibile con una vasta gamma di optional per adattarsi a ogni esigenza produttiva:
- Terzo mandrino aggiuntivo
- Opzione “Recupera”: reinserimento in lista dei pezzi da recuperare
- Fly Optimizer: misura automatica dei resti barra
- Cabina insonorizzata e sistemi di aspirazione trucioli
- Etichettatrice manuale o con applicatore automatico
- Software STATS per analisi tempi e produttività
- Personalizzazione per profili speciali (su analisi tecnica)
- Predisposizione per integrazione con tavoli dinamici, ponti di avvitatura EDU/ESU, centri di montaggio RMA
- Convogliatore trucioli (1.200 / 2.000 mm)
- Laser singolo o doppio per marcatura
Automazione e software avanzato
Il cuore intelligente della macchina è il software di gestione sviluppato da GRAF Synergy, pensato per importare automaticamente le liste di taglio, ottimizzare i cicli e monitorare le performance. Grazie a un’interfaccia user-friendly, l’operatore può programmare e controllare ogni fase del processo con semplicità e precisione.
La macchina è predisposta per l’integrazione in sistemi Industria 4.0, con possibilità di analisi dei dati, teleassistenza e interconnessione con il gestionale aziendale.
Richiedi ora la brochure completa o prenota una demo personalizzata con i nostri tecnici per scoprire come il FAB CUT 3B RS può rivoluzionare la tua produzione.
