FAB CUT 3BS
Centro di taglio e lavoro CNC ad alta produttività per finestre in PVC
La soluzione integrata per il taglio e la lavorazione automatica di profili in PVC: massima velocità, precisione centesimale e ottimizzazione delle risorse
Perfetto se vuoi:
- Aumentare drasticamente la produzione riducendo fermi e scarti
- Lavorare profili complessi o con sezioni fuori standard
- Ottimizzare l’uso della materia prima con un software intelligente
- Automatizzare il flusso produttivo in ottica 4.0
- Affidarti a un’interfaccia intuitiva, adatta anche a operatori non esperti
Richiedi ora la brochure tecnica o parla con un esperto
La soluzione integrata per il taglio e la lavorazione automatica di profili in PVC: massima velocità, precisione centesimale e ottimizzazione delle risorse
Il FAB CUT 3BS è il centro di taglio e lavoro CNC a 12 assi controllati progettato per i serramentisti che puntano ai massimi livelli di produttività, fino a 250 finestre ad un’anta in 8 ore, senza rinunciare a precisione, affidabilità e continuità operativa.

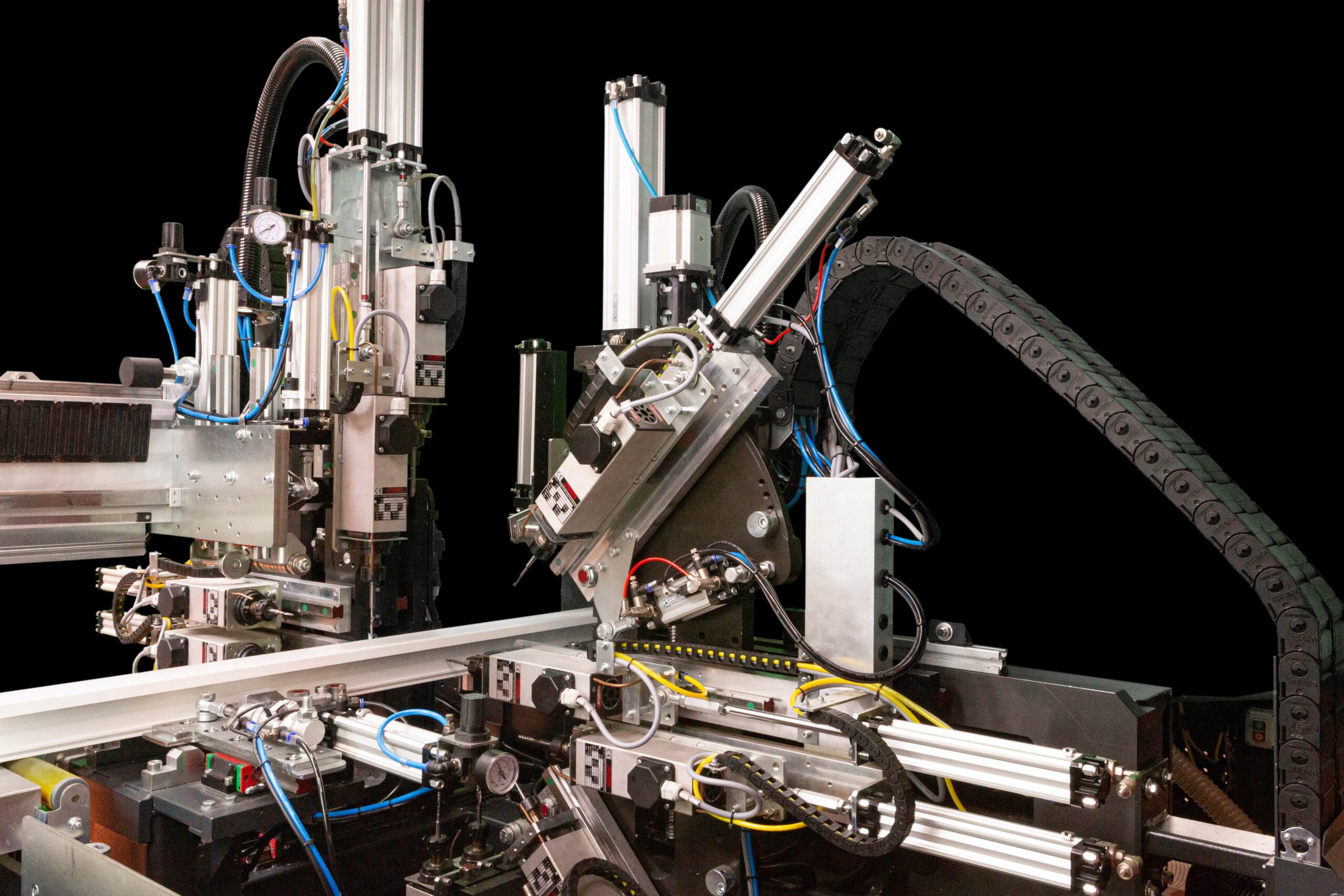

La configurazione è composta da un magazzino di carico automatico (8 barre), una pinza CNC a 2 assi controllati con motore lineare e lettura centesimale, due moduli di lavoro indipendenti con 11 mandrini High Speed su centrino diviso, e un modulo di taglio orizzontale con 3 lame Ø550 mm sincronizzate.
Grazie al software di gestione integrato, il sistema ottimizza l’uso delle barre e registra ogni attività macchina. L’impianto è predisposto per l’Industria 4.0, con monitoraggio remoto e integrazione gestionale completa.
5 motivi per scegliere FAB CUT 3BS
- Velocità massima e continuità operativa
Due moduli di lavoro indipendenti con 11 mandrini High Speed, più un modulo di taglio a 3 lame sincronizzate, garantiscono performance costanti anche su cicli complessi. - Precisione centesimale garantita

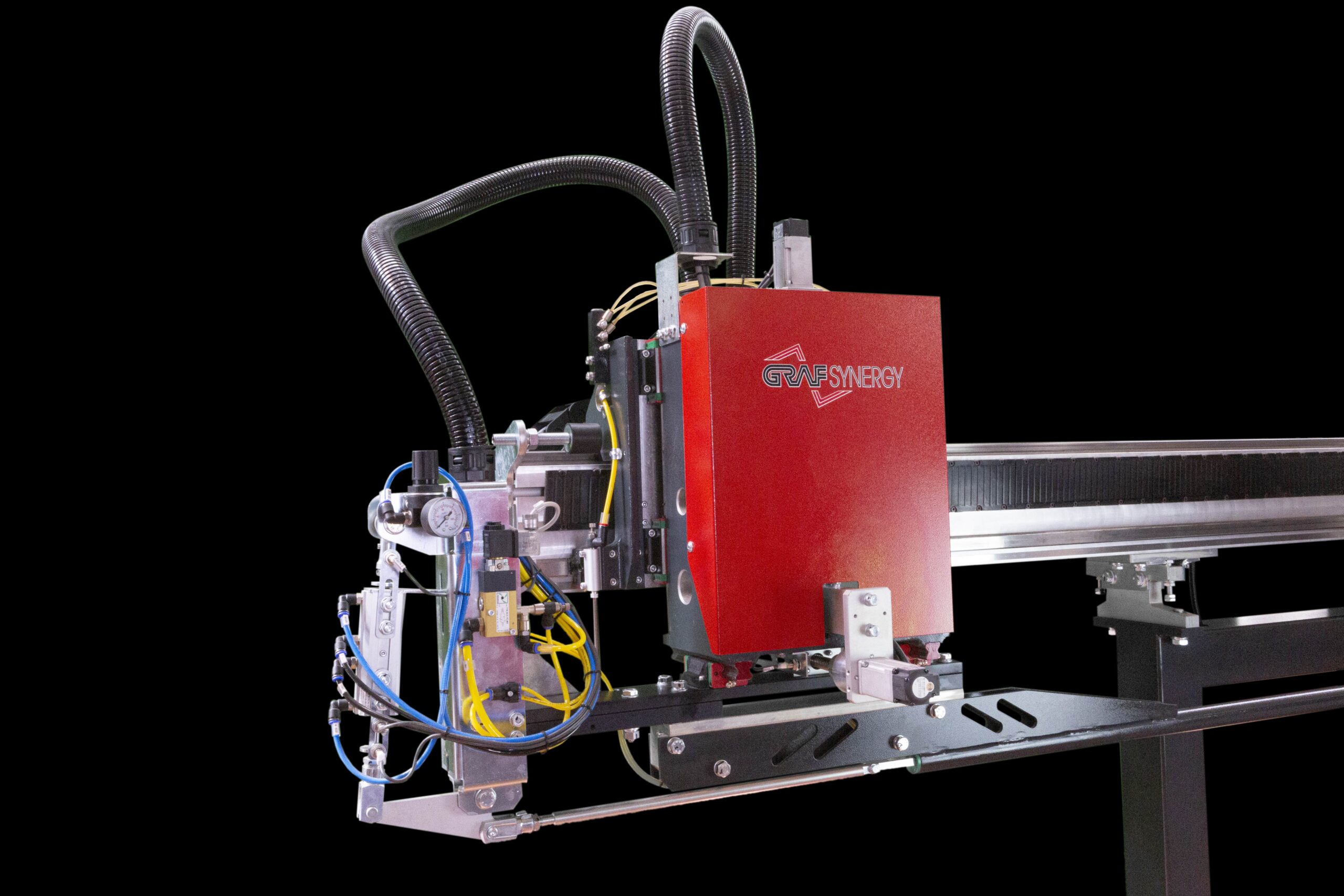

Sistema di allineamento automatico e pinza CNC con lettura della posizione su banda magnetica: lavorazioni perfette anche su barre non diritte. - Riduzione sprechi e costi
Il software GRAF Synergy ottimizza le liste di produzione, riducendo il numero di barre necessarie. - Ampia versatilità e compatibilità profili
Lavora in automatico profili da 500 a 6.500 mm, con sezioni fino a 130×180 mm. Tutte le lavorazioni richieste nel PVC sono supportate. - Gestione semplificata e connessa
Software intuitivo, monitoraggio operativo completo e predisposizione per Industria 4.0 connesse a sistemi gestionali.
Dettagli Prodotto
Il FAB CUT 3BS esegue tutte le lavorazioni standard e speciali del settore infissi in PVC, con due moduli di lavoro indipendenti, dotati complessivamente di 11 mandrini High Speed. Il modulo di taglio orizzontale a 3 lame Ø550 mm consente tagli a -45° / 90° / +45° anche su profili con guarnizione.
Dimensioni
Lunghezza: 15.250 mm
Larghezza: 3.400 mm
Altezza: 2.800 mm
Peso: 4.500 kg
Prestazioni
Tempo ciclo: Fino a 250 quadri/8h* (in base a profili e lavorazioni)
Operatori richiesti: 1
Alimentazione e consumi
Potenza installata: 22 kW
Alimentazione: 400 V
Consumo aria: 180 Nl/min
Pressione minima: 7 bar
Profili lavorabili
Lunghezza profilo: 500 – 6.500 mm
Larghezza profilo: 40 – 130 mm
Altezza: 40 – 180 mm
Funzionalità e lavorazioni supportate
Principali lavorazioni:
- Fori maniglia, cilindro, cerniera, aerazione
- Asole per scarico condensa
- Scassi per serrature
- Marcatura riscontri
- Tagli angolari su profili in PVC
Optional e configurazioni su richiesta
Il FAB CUT 3BS è personalizzabile con una vasta gamma di optional per adattarsi a qualsiasi esigenza produttiva:
- Mandrino aggiuntivo (12°)
- Laser per controllo rottura utensile
- STATS: software per analisi dati produzione (giornaliera, settimanale, mensile, annuale)
- Fly Optimizer: rilevamento automatico resti barra e ottimizzazione lista
- Opzione “Recupera”: reinserimento pezzi difettosi con nuova lista
- Soluzioni personalizzate per profili speciali (previa analisi tecnica)
- Tavolo di scarico motorizzato lato opposto
- Convogliatore trucioli (1.000 o 2.000 mm)
- Aspiratore con 2 sacchi
- Etichettatrice (manuale o automatica con applicatore)
- Laser singolo o doppio per marcatura profili
- Cabina insonorizzata customizzata
- Predisposizione per connessione a 1 o 2 Centri ASG-E
Tecnologia e automazione integrata
Il FAB CUT 3BS unisce gestione CNC a 12 assi, software proprietario intuitivo e sistema di allineamento automatico per offrire il massimo in termini di precisione,
efficienza e controllo.
- Importazione automatica liste di taglio
- Ottimizzazione barre in tempo reale
- Monitoraggio completo dei cicli macchina
- Connessione ai sistemi gestionali
- Compatibilità Industria 4.0
