FAB CUT ALU
Centro di taglio e lavoro CNC per profili in Alluminio
Massima produttività e precisione su ogni profilo: il tuo alleato per l’automazione completa.
Perfetta se:
- Hai necessità di produrre in grandi volumi mantenendo precisione millimetrica
- Vuoi ridurre al minimo l’intervento umano e massimizzare l’automazione
- Cerchi un centro di taglio e lavoro CNC flessibile e compatto
- Gestisci profili non perfettamente dritti e vuoi risultati impeccabili
- Desideri un impianto predisposto per Industria 4.0 e connesso al gestionale
Richiedi ora la brochure tecnica o parla con un esperto
Massima produttività e precisione su ogni profilo: il tuo alleato per l’automazione completa.
FAB CUT ALU è un centro di taglio e lavoro CNC a 7 assi progettato per automatizzare completamente la lavorazione di profili in alluminio. Grazie alla sua configurazione avanzata e alla tecnologia GRAF Synergy, consente di eseguire in un unico ciclo tutte le operazioni necessarie: fresatura, foratura, scassi, taglio ad angolo. Il modulo di lavoro ad alta velocità, combinato con un sistema di taglio preciso a lama ascendente, garantisce risultati impeccabili e ripetitività costante nel tempo.
Questa soluzione si rivolge a serramentisti e produttori industriali che cercano affidabilità, precisione e un elevato grado di automazione. Il sistema ottimizza l’utilizzo delle barre, riduce gli scarti e semplifica la gestione operativa grazie a un software intelligente di programmazione e controllo.
Ottimizza la resa delle barre grazie al software integrato GRAF Synergy
- Centro di lavoro compatto con lavorazioni multi-mandrino ad alta velocità
- Tagli precisi anche su barre non perfettamente dritte grazie all’allineamento automatico
- Ideale per grandi produzioni: fino a 100 finestre/turno con un solo operatore
Integrazione opzionale con moduli di intestatura e centri di avvitatura
5 motivi per scegliere il FAB CUT ALU
- Automazione completa con ottimizzazione barre. Il software GRAF Synergy importa automaticamente le liste di produzione e ottimizza l’uso delle barre, riducendo lo spreco e aumentando la resa del materiale.
- Massima precisione anche su profili imperfetti. Un innovativo sistema di allineamento linearizza automaticamente barre non perfettamente dritte, garantendo lavorazioni sempre accurate.
- Versatilità nelle lavorazioni ad alta velocità. Il modulo di lavoro ospita fino a 12 mandrini High Speed (6 standard), per eseguire tutte le principali operazioni su profili in alluminio.

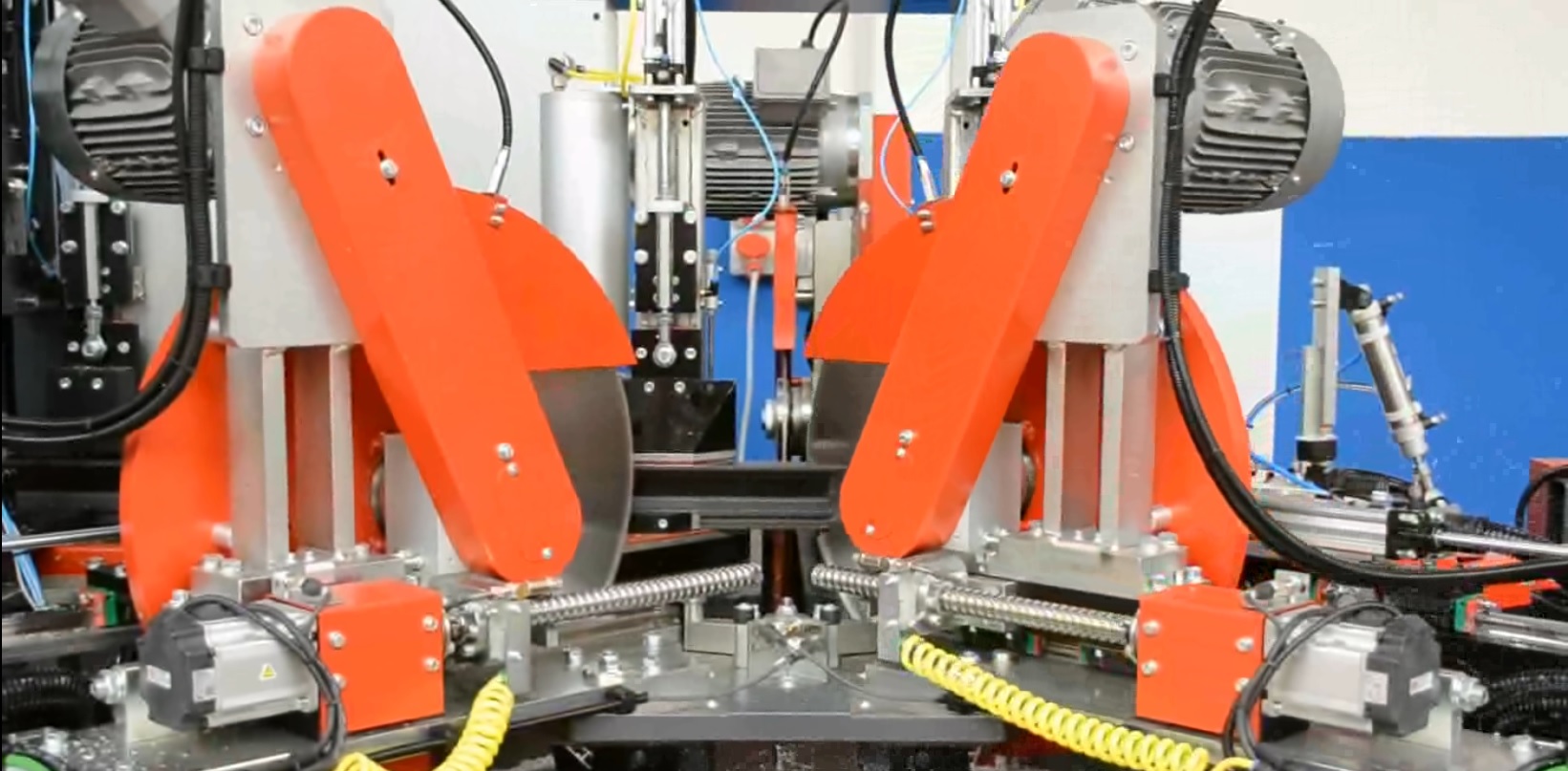

- Tagli perfetti con lama ascendente CNC. Il modulo di taglio è dotato di una lama Ø 500 mm a movimento ascendente, per angoli di taglio precisi (-45° / 90° / +45°) anche su grandi sezioni.
- Prestazioni elevate con un solo operatore. Produttività fino a 100 finestre per turno di 8 ore, con gestione semplificata da parte di un solo addetto.
Dettagli Prodotto

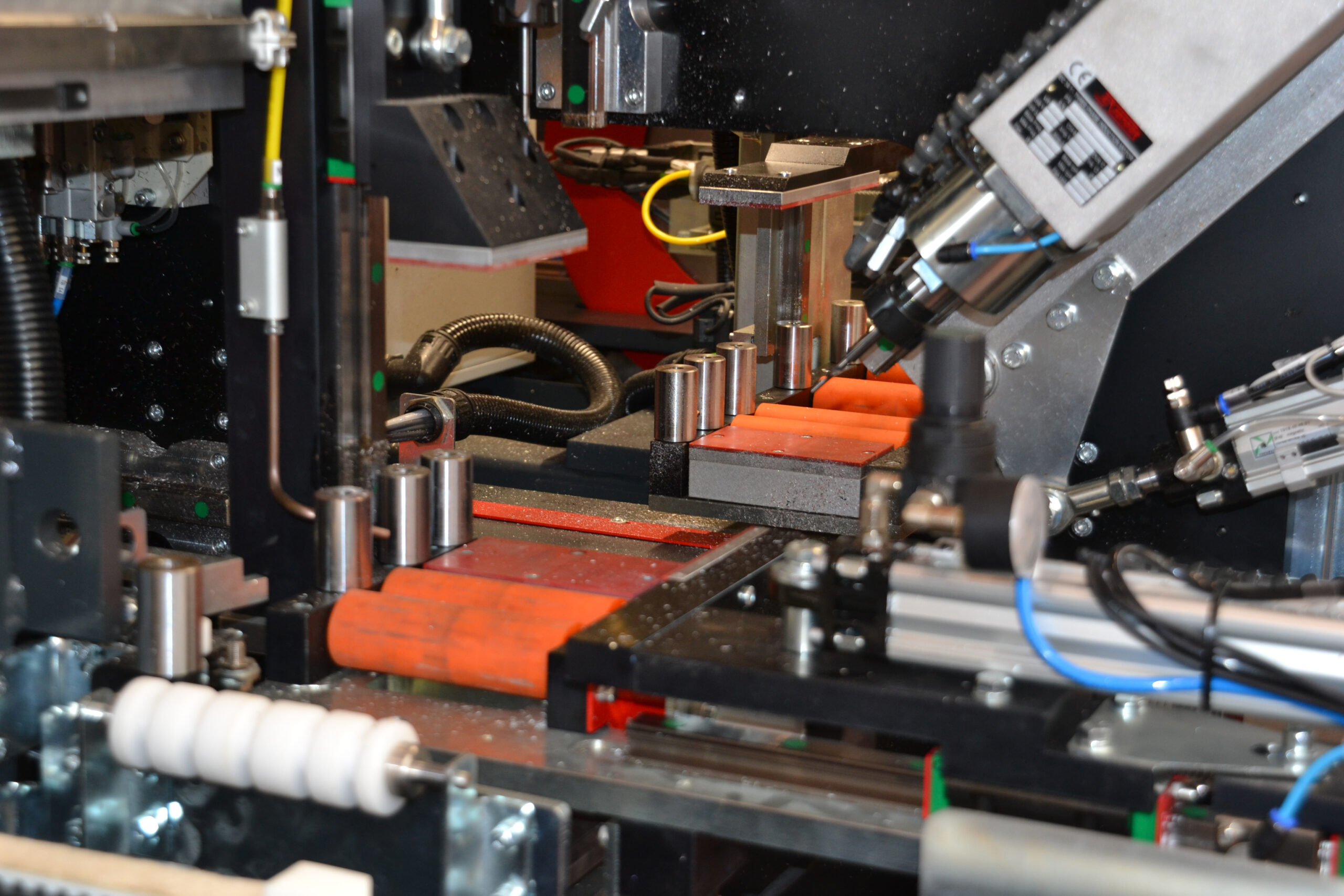

Il modulo di lavoro è equipaggiato con 6 mandrini High Speed (espandibili a 12), progettati per eseguire tutte le lavorazioni necessarie sui profili in alluminio:
Dimensioni
Lunghezza: 14.900 mm
Larghezza: 3.400 mm
Altezza: 2.500 mm
Peso: 3.000 Kg
Alimentazione e consumi
Potenza installata: 20 kW
Alimentazione: 400 V
Consumo aria per ciclo: 120 Nl/min
Pressione minima di esercizio: 7 bar
Prestazioni
Produttività: fino a 100 finestre/turno*
Operatori richiesti: 1
(*in base a tipologia profili e lavorazioni richieste)
profili lavorabili
Lunghezza: 700 / 6.500 mm
Larghezza: 40 / 130 mm
Altezza: 40 / 130 mm
Funzionalità e lavorazioni supportate
- Fori per maniglie e cerniere
- Marcature e scassi per serrature
- Fori cilindro, aerazione e lavorazioni custom

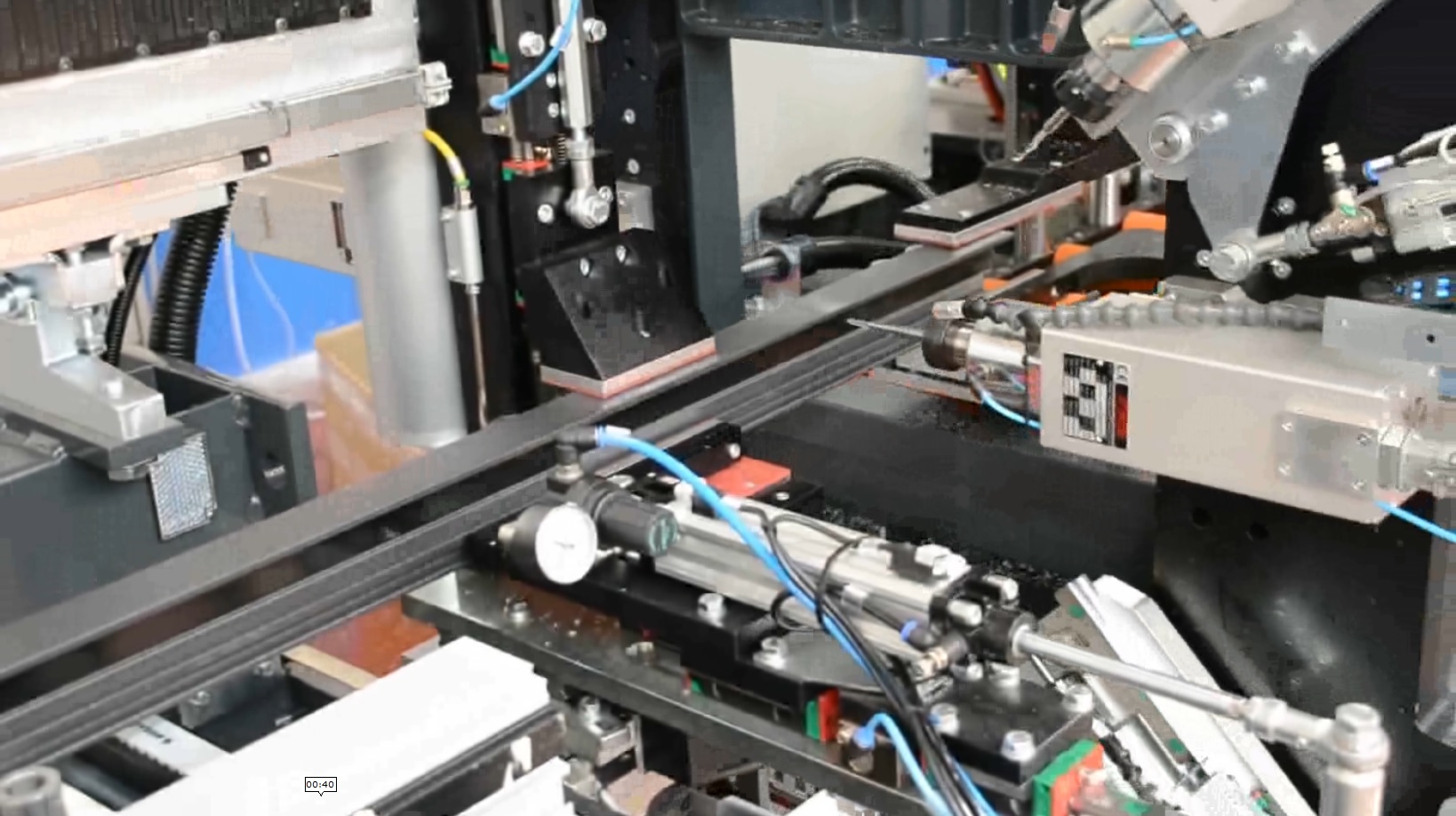

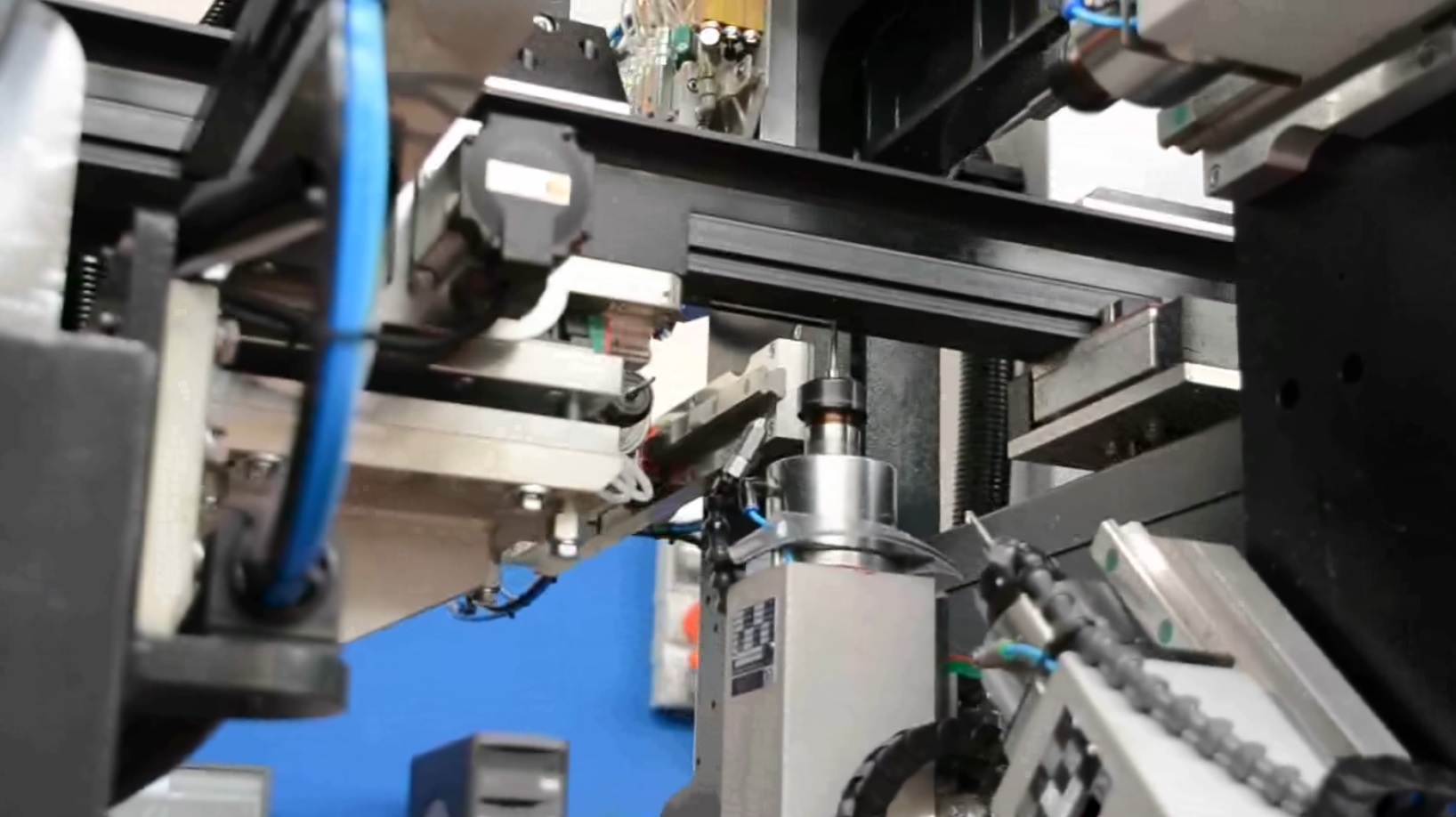

- Asole per scarico condensa

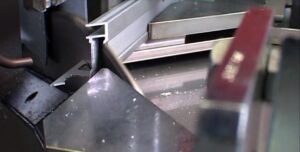

Il profilo viene bloccato da un asse longitudinale che garantisce stabilità e precisione durante ogni operazione. Il modulo di taglio è dotato di una lama da Ø 500 mm con movimento ascendente controllato CNC, per tagli precisi e ripetitivi a -45°, 90° e +45°.
Optional disponibili
FAB CUT ALU è un impianto completamente personalizzabile, pensato per adattarsi a ogni esigenza produttiva. A richiesta, è possibile configurare:
- Ulteriori 6 mandrini High Speed (totale 12)
- Sistema di presa barre CNC su guida prismatica a 2 assi controllati
- Caricamento barre da 400 a 700 mm
- Lama Ø 550 mm per profili fino a 180 mm
- Rotazione lama per tagli intermedi CNC (angoli variabili)
- Sensori rottura utensile
- Sistema Recupera (ottimizzazione tagli da rilavorare)
- Fly Optimizer (misurazione automatica resti barra)
- Stats (software analisi produttività)

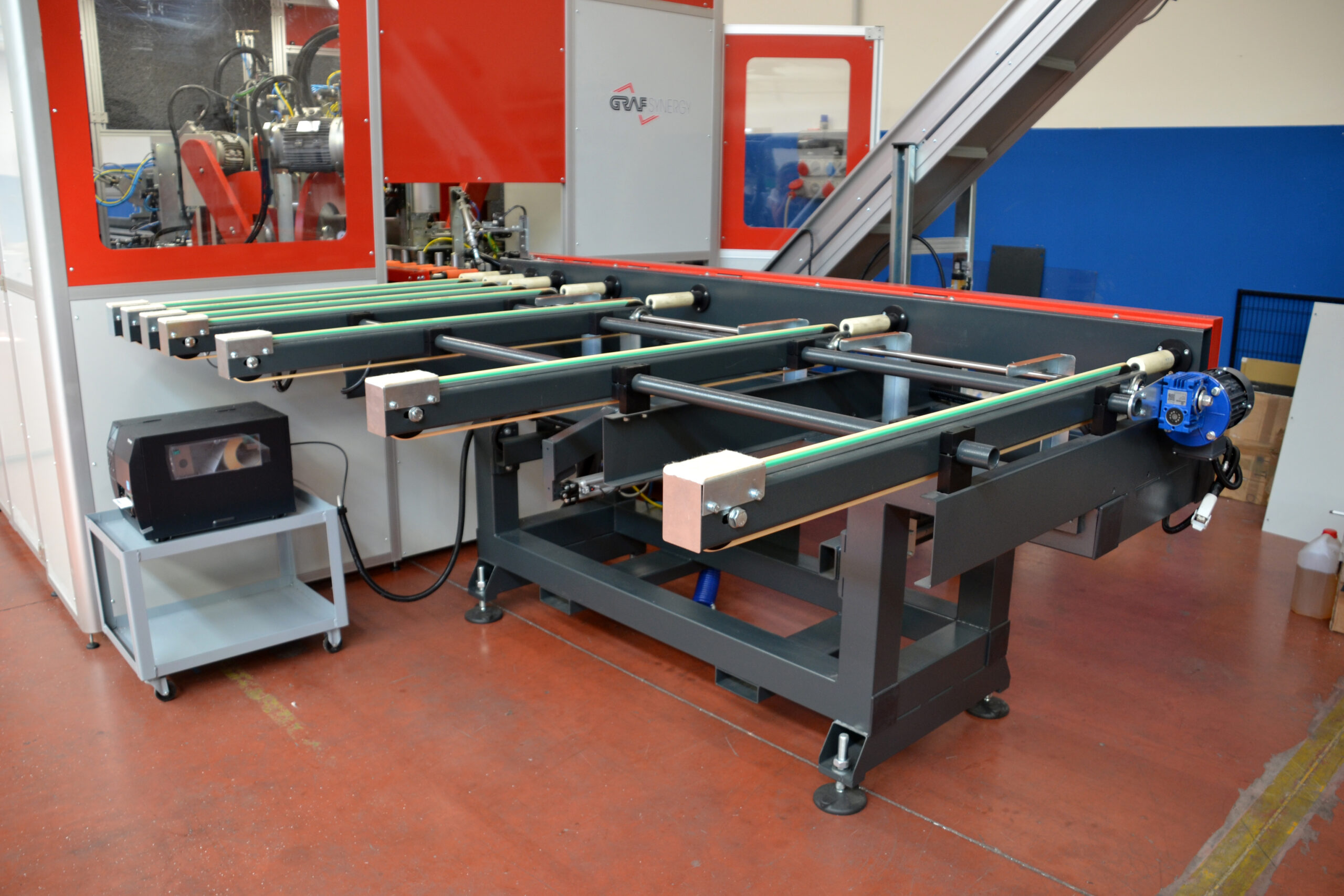

- Tavolo di scarico motorizzato con uscita lato opposto
- Cabina insonorizzata, convogliatore trucioli, aspiratore, ecc.
TECNOLOGIA E AUTOMAZIONE
Il cuore tecnologico di FAB CUT ALU è il software proprietario GRAF Synergy, che gestisce automaticamente ogni fase della produzione: dal caricamento profili all’ottimizzazione delle liste, fino all’archiviazione dei dati di produzione. L’interfaccia intuitiva semplifica l’uso quotidiano e consente il collegamento diretto con i gestionali aziendali. La macchina è predisposta per l’Industria 4.0, con funzionalità di connessione remota, teleassistenza, diagnostica predittiva e reportistica avanzata.
Contattaci per scoprire se FAB CUT ALU è la soluzione giusta per la tua produzione.
