FAB CUT PLASMA
Centro di taglio e lavorazione per rinforzi metallici
Tecnologia combinata plasma + lama per una produttività evoluta
Perfetto per:
- Reparti produttivi che lavorano rinforzi in metallo
- Officine che vogliono automatizzare tutte le operazioni di taglio e lavorazione
- Aziende che desiderano sincronizzare la produzione metallo/PVC
- Realtà che cercano riduzione tempi di ciclo e maggiore efficienza
- Produzioni intensive con elevate esigenze di versatilità
Richiedi ora la brochure tecnica o parla con un esperto
Taglio e lavorazione, tutto in un unico impianto

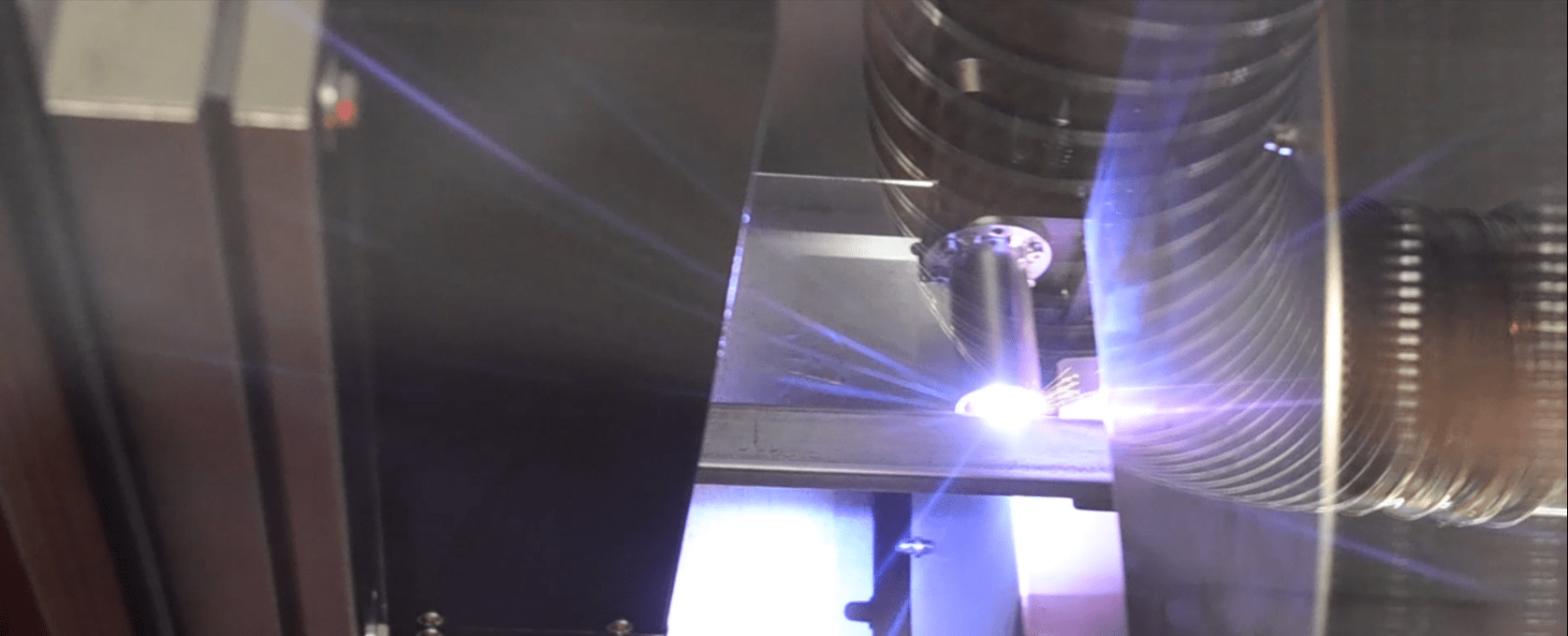

FAB CUT PLASMA è un centro di taglio CNC che unisce il taglio a lama discendente con la tecnologia al plasma, integrando tutte le lavorazioni necessarie sui rinforzi metallici: asole, fori, scassi e taglio.
Gestito da un controllo numerico a 4 assi, consente un’elevata precisione e automazione.
L’impianto può essere configurato per sincronizzarsi perfettamente con i centri PVC GRAF Synergy, ottimizzando l’intero flusso produttivo.
Il software avanzato permette l’importazione automatica delle liste di produzione e include sistemi intelligenti per la gestione del taglio e dei resti.
Perché scegliere il FAB CUT PLASMA
- Impianto combinato unico nel suo genere. Lavorazioni e taglio integrate in un’unica soluzione automatizzata.
- Riduzione dei tempi di esecuzione. Semplifica e accelera le operazioni sui rinforzi.
- Produzione sincrona PVC/metallo. Allineato ai flussi dei centri di taglio PVC per cicli più snelli.
- Ottimizzazione continua. Fly Optimizer per riutilizzo scarti e minimizzazione sprechi.
- Affidabilità nel tempo. Controllo elettronico usura lama e struttura robusta.
Dettagli Prodotto
FAB CUT PLASMA è un centro di taglio CNC che unisce il taglio a lama discendente con la tecnologia al plasma, integrando tutte le lavorazioni necessarie sui rinforzi metallici: asole, fori, scassi e taglio.
Gestito da un controllo numerico a 4 assi, consente un’elevata precisione e automazione.
Dimensioni macchina
Lunghezza: 14.525 mm
Larghezza: 3.400 mm
Altezza: 2.800 mm
Peso: 2.850 kg
Alimentazione e consumi
Potenza installata: 13 kW
Tensione: 400 V
Consumo aria: 1.200 Nl/min
Pressione minima: 7 bar
Prestazioni e operatori
- Fino a 240 finestre/8h (1 anta)*
- Operatori richiesti: 1
(*in base a tipo e sezione del metallo)
Profili lavorabili
Lunghezza: 700 – 6.500 mm
Larghezza: 20 – 80 mm
Altezza: 20 – 60 mm
Moduli operativi
Modulo di Lavoro
- Struttura: Plasma rotativo a 4 assi CNC
- Lavorazioni: fori, asole, scassi su profili metallici
Modulo di Taglio
- Struttura: 1 Lama Ø 350 mm
- Movimento: Discendente
- Angolo: Taglio fisso a 90°
Modulo di Carico
- Magazzino max 9 barre
- Spintore con motore brushless e cremagliera
- Caricamento tramite cinghioli
Modulo di Scarico
- Scarico con estrattore pneumatico
- Tavolo a cinghioli con fotocellule di sicurezza
- Capacità max: 10 pezzi
Optional disponibili
- Unita plasma opzionale
- Bloccaggio morse ad assi controllati
- Discesa lama ad asse controllato
- Rotazione lama con inverter per controllo corrente
- Seconda pinza scarico su asse controllato
- Tavolo scarico automatico (5.000 mm)
- Tappeto in acciaio per raccolta profili scaricati
- Allestimento solo taglio con lama (versione semplificata)
Un solo impianto per lavorazioni complete sui rinforzi metallici. Contattaci per una demo tecnica del FAB CUT PLASMA.
