FAZ II
Centro di montaggio ferramenta automatizzato per infissi in PVC
Aumenta la produttività e riduci la manodopera nell’assemblaggio ferramenta
Perfetto se desideri:
- Automatizzare il montaggio ferramenta riducendo la dipendenza dall’operatore
- Aumentare il numero di ante lavorate per turno senza sacrificare la qualità
- Standardizzare il processo riducendo errori manuali e rilavorazioni
- Ottimizzare gli spazi in officina con una macchina compatta e integrabile
- Collegare il banco a una linea produttiva esistente con sistemi automatizzati
Richiedi ora la brochure tecnica o parla con un esperto
Aumenta la produttività e riduci la manodopera nell’assemblaggio ferramenta
Il FAZ II è un centro di lavoro compatto e automatizzato progettato da GRAF Synergy per velocizzare e standardizzare il montaggio della ferramenta su ante in PVC. Grazie alla sua doppia stazione – banco di preparazione e tavolo di avvitatura – consente di assemblare fino a 240 quadri per turno, con un solo operatore.
Mentre il primo quadro viene avvitato, il successivo può già essere preassemblato, garantendo un flusso di produzione continuo e senza interruzioni.
Dotato di software intelligente, selezione automatica delle viti e dispositivi high-speed, il FAZ II si integra facilmente nelle linee produttive esistenti, migliorando l’efficienza e riducendo i tempi di set-up.
5 motivi per scegliere FAZ II
- Produzione ininterrotta. Preassemblaggio e avvitatura avvengono in parallelo: l’operatore non resta mai in attesa.
- Integrazione con linee esistenti. Grazie ai sistemi di trasporto automatizzati, il FAZ II si inserisce perfettamente in flussi produttivi continui.
- Interfaccia user-friendly. Il software guida passo-passo anche operatori senza esperienza, indicando lo scomparto da cui prelevare ogni elemento.
- Ampia libreria utensili e profili. Database integrato per la gestione dei programmi di montaggio in base alle tipologie di finestra.

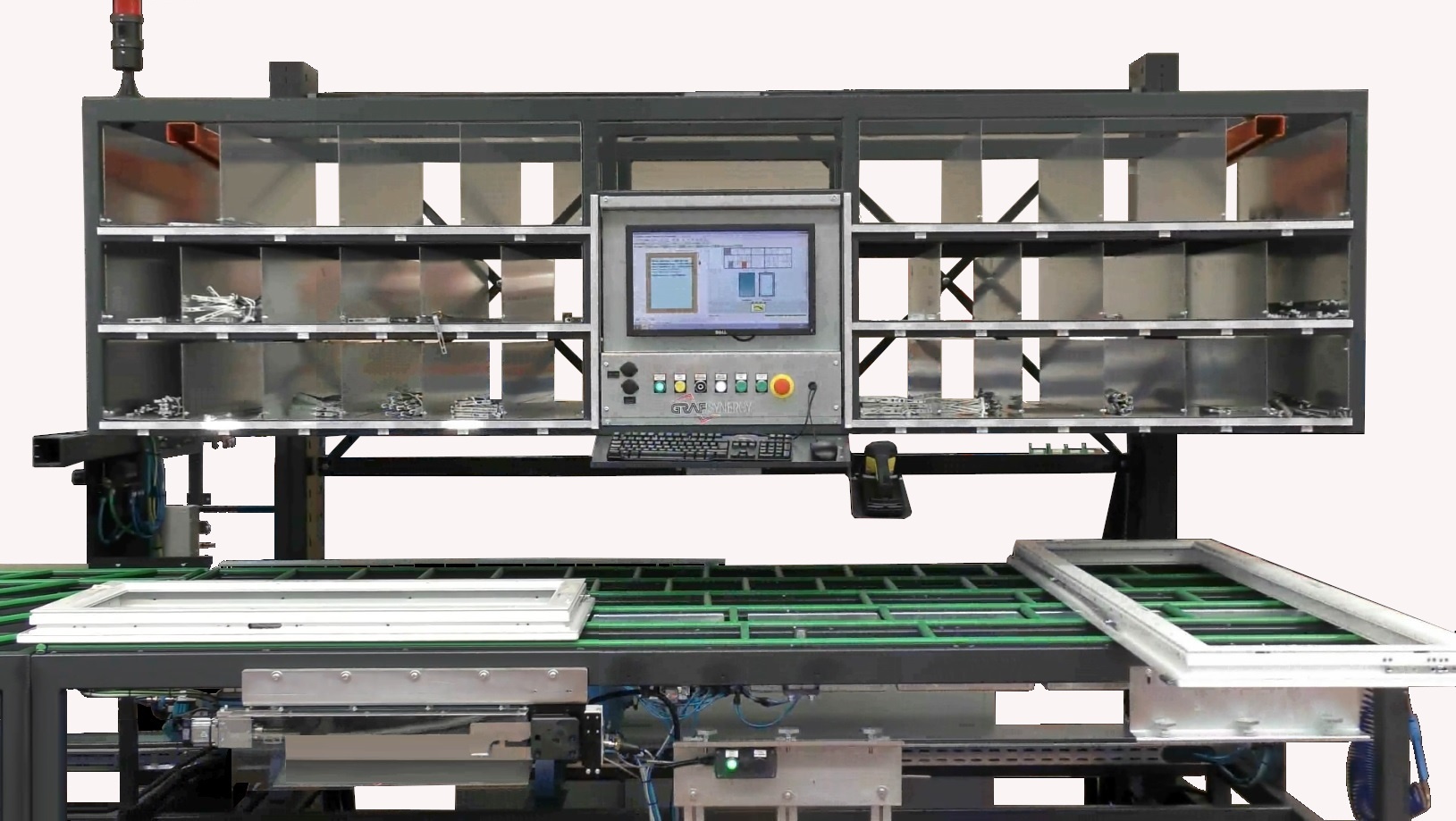

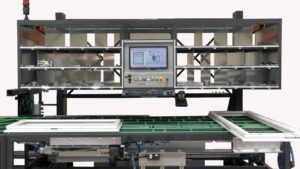

- Isola compatta e organizzata. Il magazzino integrato a 32 scomparti garantisce ordine e rapidità nel reperimento della ferramenta.
Dettagli Prodotto
Il FAZ II consente di automatizzare tutte le fasi critiche dell’assemblaggio ferramenta su ante in PVC.
Dimensioni
Lunghezza: 6.750 mm
Larghezza: 3.760 mm
Altezza: 2.500 mm
Peso: 1.800 kg
Prestazioni
Produttività: fino a 240 quadri/8h*
Operatori richiesti: 1
(*in base al tipo di profilo e ferramenta)
Alimentazione e consumi
Potenza installata: 4,5 kW
Tensione: 400 V
Consumo aria: 800 Nl/min
Pressione esercizio: ≥ 7 bar
Profili e dimensioni lavorabili
Dimensione anta max: 2.500 x 1.200 mm
Dimensione anta min: 350 x 500 mm
Larghezza profilo: da 50 a 130 mm
Funzionalità e lavorazioni supportate
- Taglio e posizionamento ferramenta sul banco di preparazione, con indicazione visiva dello scomparto da cui prelevare ogni elemento
- Avvitatura ad alta velocità, con 2 avvitatori dotati di selezione automatica vite e regolazione profondità
- Rotazione automatica dell’anta a 180° per consentire la lavorazione su entrambi i lati
Il sistema consente una produzione regolare, standardizzata e riduce al minimo il margine di errore umano.
Optional e configurazioni disponibili
Il centro di montaggio FAZ II è configurabile per adattarsi a esigenze specifiche di produzione. Tra gli optional disponibili:
- Variante per utilizzo di viti fuori standard
- Navetta verticalizzatrice per migliorare la logistica interna
- Tavolo di scarico automatico per fine linea
- Programmazione dedicata per specifiche tipologie di finestre
Ogni optional consente di aumentare ulteriormente l’efficienza operativa e la personalizzazione del flusso produttivo.
Tecnologia e automazione
Il FAZ II è gestito da un software dedicato con interfaccia grafica intuitiva, progettata per semplificare le attività quotidiane e minimizzare gli errori. Tra le dotazioni tecnologiche:
- Software intelligente con database utensili/ferramenta
- Regolazione automatica profondità di avvitamento
- Selezione automatica del tipo di vite, in base al programma in uso
- Dispositivi high-speed per ottimizzare i tempi ciclo
La macchina è predisposta per l’integrazione in linee Industria 4.0, con possibilità di controllo remoto e interconnessione gestionale.
