SD 500 S7
Troncatrice doppia testa ad alta capacità per PVC e Alluminio
Tagli rapidi e precisi, anche su doppio profilo con angolazioni variabili
Perfetta se…
- Produci serramenti in PVC o Alluminio e cerchi massima flessibilità di taglio
- Vuoi tagliare due profili contemporaneamente per aumentare la produttività
- Cerchi una macchina precisa, stabile e affidabile anche su volumi elevati
- Devi effettuare cambi di angolo rapidi senza correggere le lunghezze
- Lavori con necessità di tagli intermedi grazie a fermi meccanici dedicati
Richiedi ora la brochure tecnica o parla con un esperto
Tagli rapidi e precisi, anche su doppio profilo con angolazioni variabili
La SD 500 S7 è una troncatrice doppia testa oleopneumatica a controllo elettronico, progettata per il taglio preciso e ripetibile di profilati in PVC e Alluminio.
Dotata di una testa fissa e una testa mobile con posizionamento automatico tramite asse controllato, consente lavorazioni rapide e flessibili, ideali per produzioni industriali ad alta frequenza.
La robusta struttura in acciaio e alluminio garantisce stabilità e durata nel tempo, mentre il sistema di salita verticale delle lame da Ø 500 mm con inclinazione pneumatica interna (da 90° a 45°) elimina la necessità di correzioni manuali nei passaggi angolari.
Il controllo è affidato a un quadro comandi scorrevole con gestione bimanuale per la massima sicurezza ed ergonomia.
5 motivi per scegliere la SD 500 S7
- Struttura ultra robusta. Telaio in acciaio e alluminio progettato per stabilità e precisione anche in uso intensivo.
- Taglio simultaneo su doppio profilo. Le lame da Ø 500 mm con corsa maggiorata permettono lavorazioni su due pezzi contemporaneamente.
- Nessuna correzione di misura. Inclinazione pneumatica interna da 90° a 45°: cambi angolo rapidi e precisi senza compensazioni manuali.
- Versatilità di taglio. Gestisce profili in Alluminio e PVC, con configurazioni multiple e tagli intermedi grazie ai fermi meccanici.

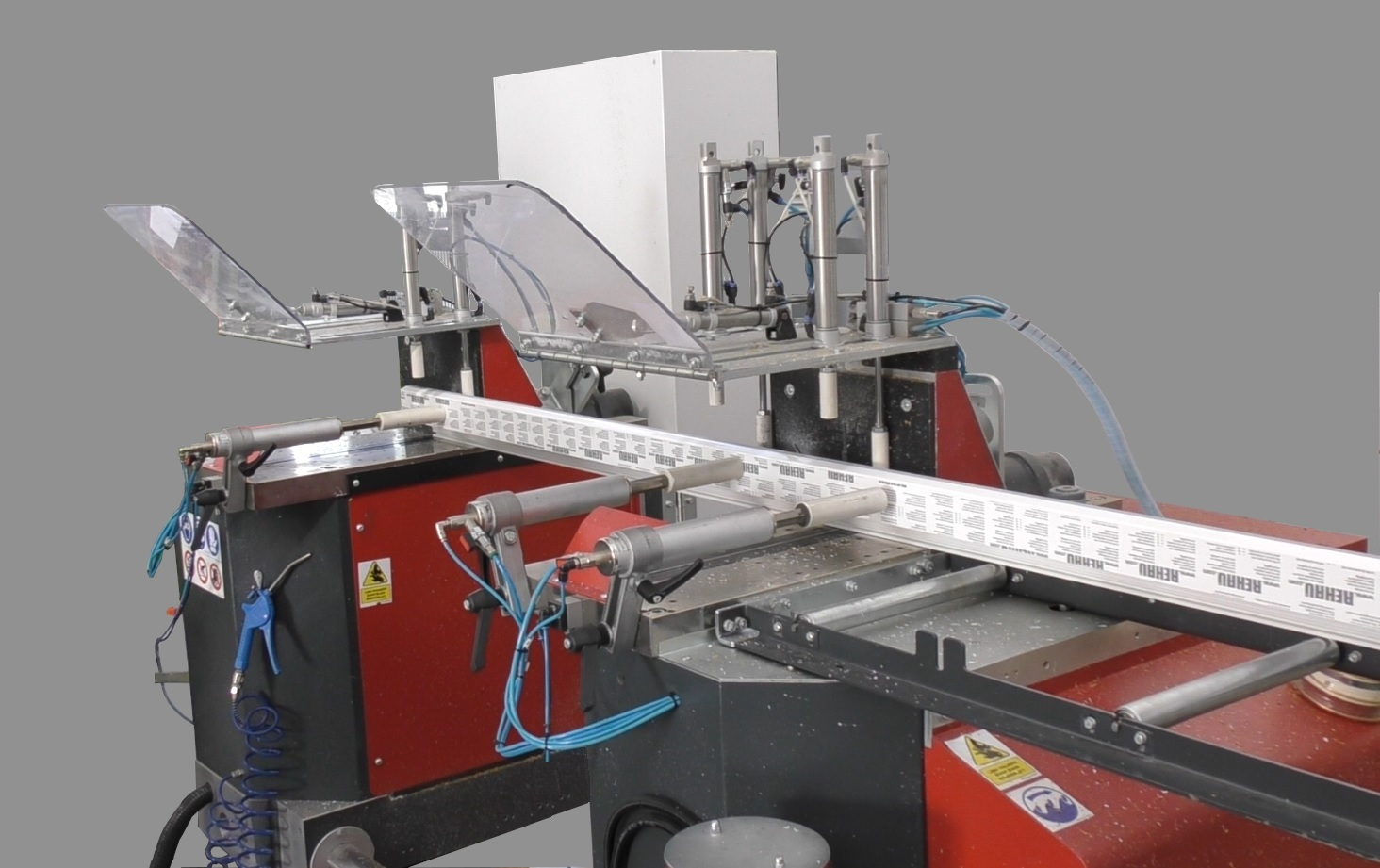

- Aspirazione e morse ottimizzate. Dotata di 4 bocche Ø 100 mm per aspirazione trucioli e morse pneumatiche verticali/orizzontali per bloccare saldamente i profili.
Dettagli Prodotto
La SD 500 S7 permette tagli precisi e puliti su profili singoli o doppi, anche con angoli complessi. Le due lame a salita verticale e il sistema oleopneumatico garantiscono stabilità e qualità costante. Il comando bimanuale, unito al quadro comandi scorrevole, ottimizza l’ergonomia per l’operatore.
Dimensioni
Lunghezza: 4.500 mm
Larghezza: 1.300 mm
Altezza: 1.650 mm
Peso: 1.050 Kg
Prestazioni operative
Modalità: manuale o automatica (importazione lista taglio via USB o rete Ethernet)
Lunghezza taglio utile: da 325 mm a 5.300 mm*
Operatori richiesti: 1
(*lunghezza massima variabile in base al basamento: 3.300 / 4.300 / 5.300 mm)
Alimentazione e consumi
Potenza installata: 6 kW
Tensione: 400 V trifase
Pressione minima: 7 bar
Consumo aria per ciclo: 40 Nl/min
Profili lavorabili
Materiali: PVC e Alluminio
Tagli configurabili: +45°/-45°, +45°/90°, 90°/-45°, 90°/90°
Optional e configurazioni disponibili
- Basamenti da 4.300 o 5.300 mm
- Rulliere testa fissa e mobile
- Aspiratore a 2 sacchi (4 uscite Ø 100 mm)
- Arresti meccanici per taglio corto e a punta
- Gruppo taglio corto a punta con sfrido pneumatico
- Etichettatrice manuale
- Controsagome su misura (singolo o doppio taglio)
- Software taglio squadretti e profili extra-lunghi
- Fly Optimizer: software per ottimizzazione dinamica delle barre
Tecnologia e automazione
Controllata da sistema elettronico avanzato, la SD 500 S7 consente una gestione automatica del ciclo di taglio e l’importazione diretta dei dati di produzione. È predisposta per l’integrazione in impianti Industria 4.0 con teleassistenza, tracciabilità e gestione digitale.
