SL4-4
Saldatrice a 4 Teste CNC per infissi in PVC
Saldatura simultanea dei quattro angoli: produttività costante, precisione garantita.
Perfetta se vuoi:
- Vuoi una saldatrice CNC affidabile per produrre fino a 240 quadri/turno
- Lavori profili in PVC con tolleranze stringenti e finitura estetica precisa
- Hai bisogno di una macchina compatta con ingombri ridotti
- Desideri ridurre i tempi di cambio utensili e le fermate macchina
- Cerchi una soluzione integrabile facilmente con le pulitrici automatiche
Richiedi ora la brochure tecnica o parla con un esperto
Saldatura simultanea dei quattro angoli: produttività costante, precisione garantita.

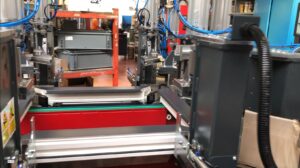

La SL4-4 è la saldatrice CNC con 4 teste disposte a quadro, progettata per eseguire in modo totalmente automatico la saldatura orizzontale e simultanea dei 4 angoli di un telaio in PVC.
Grazie alla gestione su 3 assi controllati e alla struttura compatta, assicura lavorazioni fluide e ripetibili nel tempo, anche su alti volumi di produzione.
Dalla fase di posizionamento alla saldatura, fino al rilascio del pezzo su nastro di trasporto verso la zona di pulitura, ogni passaggio è ottimizzato per minimizzare l’intervento dell’operatore e massimizzare l’efficienza complessiva.
5 motivi per scegliere SL4-4
- Saldature impeccabili. Superfici perfettamente piane e omogenee, anche su cicli continui: qualità costante nel tempo.
- Cambio veloce senza attrezzi. Sistema di aggancio/sgancio rapido per controsagome e tela antiaderente, zero tempi morti.
- Bruciatura automatica regolabile. Gestione CNC della bruciatura (5÷6 mm) per adattarsi a diverse tipologie di profilo.
- Semplicità d’uso e training rapido. Interfaccia user-friendly con acquisizione dati via USB o rete TCP-IP: subito operativa.
- Progettata per l’integrazione. Collegabile direttamente in linea con le pulitrici Graf Synergy per creare una cella di saldatura completa.
Dettagli Prodotto
SL4-4 consente la saldatura simultanea dei 4 angoli di un quadro in PVC, in posizione orizzontale, con gestione automatica delle fasi di fusione, compressione e raffreddamento.
Dimensioni macchina
Lunghezza: 5.250 mm
Larghezza: 2.200 mm
Altezza: 1.650 mm
Peso: 2.100 Kg
Prestazioni
Produttività: fino a 240 quadri / 8h*
Operatori richiesti: 1 (*in base a profili, guarnizioni e velocità di carico)
Alimentazione e consumi
Potenza installata: 12 kW
Tensione: 400 V
Pressione minima esercizio: 7 bar
Consumo aria: 180 Nl/min
Profili lavorabili
Altezza profilo: 40 ÷ 130 mm
Larghezza profilo: 40 ÷ 130 mm
Dimensione quadro min.: 400 x 400 mm
Dimensione quadro max.: 3.200 x 2.800 mm
Funzionalità e lavorazioni supportate
Il movimento preciso delle teste è garantito da guide lineari e cremagliere ad alta precisione, per un controllo totale del processo anche con tolleranze strette. Al termine del ciclo, il pezzo viene rilasciato automaticamente su nastri di uscita.
Lavorazioni principali:
- Saldatura a 4 angoli in contemporanea
- Ciclo completamente automatico.
Optional e configurazioni disponibili
La SL2-2 può essere personalizzata con una serie di optional per aumentare precisione, ePer ampliare le funzionalità della SL4-4, è possibile integrare:
- Tavolo di raffreddamento per ottimizzare i tempi tra saldatura e pulitura
- Modulo di collegamento in linea con pulitrici automatiche Graf Synergy
Queste opzioni rendono SL4-4 ideale per l’inserimento in celle di lavoro automatizzate e flessibili, adattabili alle esigenze di produzione più avanzate.
Tecnologia e automazione
La SL4-4 si distingue per l’automazione evoluta delle sue operazioni:
- Movimento assi su 3 controlli CNC per massima precisione
- Sistema digitale di misurazione quote con acquisizione dati da USB o rete TCP-IP
- Sistema di sostituzione telai e tele ottimizzato per il cambio formato veloce
La macchina può essere facilmente integrata in sistemi di produzione 4.0 grazie alla connettività e alla predisposizione alla comunicazione dati, offrendo così tracciabilità e ottimizzazione dei flussi.r Industria 4.0.
Richiedi una demo o preventivo
Scopri come SL4-4 può migliorare la tua linea di produzione serramenti: contatta ora il team Graf Synergy per ricevere una consulenza personalizzata, richiedere la brochure tecnica o prenotare una dimostrazione della macchina in funzione.
