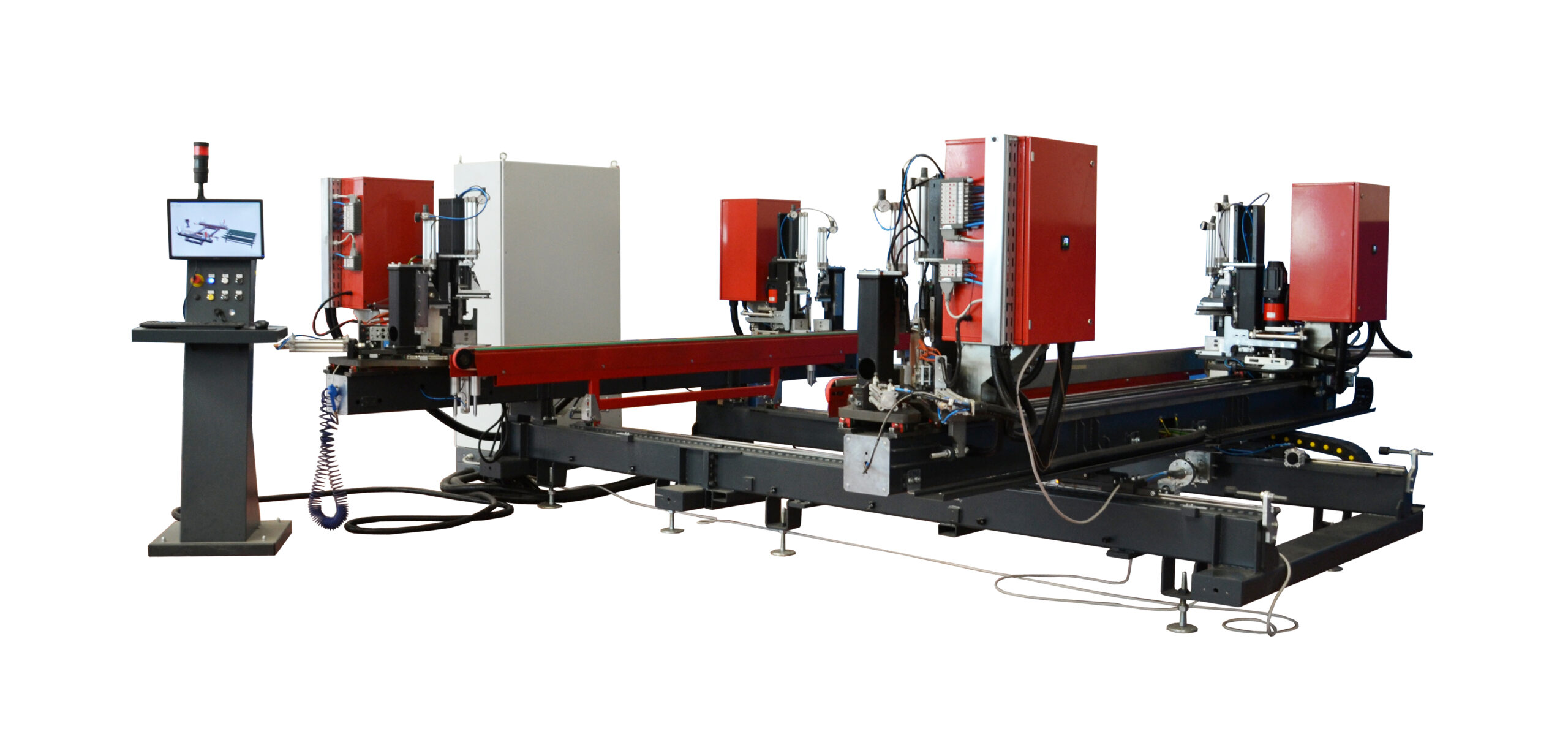

SL4-FS
Saldatrice CNC a 4 Teste per infissi in PVC
Velocità estrema, qualità costante, produttività garantita
Perfetta se vuoi:
- Aumentare la produttività fino a 480 quadri per turno, senza sacrificare la qualità
- Saldare 4 angoli simultaneamente con compensazione elettronica degli scostamenti
- Gestire profili complessi o fuori standard con precisione assoluta
- Automatizzare completamente il ciclo di saldatura riducendo il lavoro dell’operatore
- Integrare la saldatrice in linea con le pulitrici per un flusso continuo
Richiedi ora la brochure tecnica o parla con un esperto
Velocità estrema, qualità costante, produttività garantita
La SL4-FS è la saldatrice CNC a 4 teste con 7 assi controllati, progettata per unire in un solo ciclo i quattro angoli di un telaio in PVC con una velocità superiore del 50% rispetto ai sistemi tradizionali.
Ogni fase – posizionamento, fusione, compressione e raffreddamento – è gestita automaticamente, garantendo una qualità costante e ripetibile nel tempo.
Grazie alla struttura rinforzata, al sistema di saldatura parallela con correzione automatica degli scostamenti e al software sviluppato dal laboratorio R&S GRAF Synergy, SL4-FS rappresenta la soluzione definitiva per le aziende che puntano all’eccellenza produttiva e alla piena integrazione in logiche Industry 4.0.
5 motivi per scegliere SL4-FS
- +50% produttività in 8 ore. Saldatura ad alta velocità grazie a 7 assi CNC e movimentazione su guide lineari e cremagliere.
- Cordolo su misura con cambio automatico. Sistema di regolazione intelligente 0.2÷2 mm in base al profilo, per una saldatura sempre ottimale.
- Correzione automatica angoli. La saldatura parallela corregge gli scostamenti dimensionali su tutti i 4 lati, per quadri sempre perfetti.
- Interfaccia intuitiva e lettura barcode. Software user-friendly con parametri preimpostati e menù guidati: gestione semplice e veloce.
- Controllo elettronico della temperatura. Ogni codice profilo è associato a parametri termici specifici per evitare bruciature e difetti.
Dettagli Prodotto
SL4-FS esegue la saldatura orizzontale simultanea dei 4 angoli in modo completamente automatizzato. Ogni ciclo comprende il posizionamento digitale, la saldatura con controllo termico e il rilascio del telaio su nastro, pronto per la pulizia.
Dimensioni
Lunghezza: 5.250 mm
Larghezza: 2.200 mm
Altezza: 1.650 mm
Peso: 3.000 kg
Prestazioni
Produttività: fino a 480 quadri/8h*
Operatori richiesti: 1
* (valore indicativo, dipende da profilo, cordolo e sistema di carico)
Alimentazione e consumi
Potenza installata: 16 kW
Alimentazione: 400 V
Pressione minima: 7 bar
Consumo aria per ciclo: 100 Nl/min
Profili lavorabili
- Altezza profilo: 40 ÷ 180 mm
- Larghezza profilo: 40 ÷ 130 mm
- Dimensioni quadro saldabile: min 370×400 mm – max 3.200×2.800 mm
Funzionalità e lavorazioni supportate
Lavorazioni principali:
- Posizionamento e gestione automatica del ciclo
- Saldatura 4 angoli simultanei
- Saldature a “C”
Optional e configurazioni su misura
SL4-FS può essere equipaggiata con diversi optional per una configurazione su misura:
- Collegamento diretto con pulitrici GRAF Synergy
- Kit saldatura su 3 lati con o senza supporto soglia
- Motori brushless per maggiore precisione
- Energy Saver per riduzione consumi
- Tavolo di raffreddamento
Tecnologia e automazione
Il sistema di movimentazione CNC a 7 assi con lettura magnetica garantisce precisione assoluta. Il software GRAF consente una gestione avanzata dei parametri, con lettura barcode, preset per ogni profilo e diagnostica remota.
La SL4-FS è compatibile con gli standard Industria 4.0 e pronta per l’integrazione completa nei sistemi gestionali.
