SL4 UNI
Saldatrice CNC a 4 Teste Universale per Angoli e Traversi Complessi
Tutte le geometrie, un solo ciclo, massima produttività
Perfetta se:
- Saldare telai completi con traversi in un unico ciclo
- Avere la massima produttività per lotti misti e configurazioni complesse
- Integrare la lavorazione di angoli variabili senza cambiare macchina
- Lavorare con 1 solo operatore
- Ottenere un cordolo preciso, regolabile tra 0,2 e 2 mm, anche su pellicolati
Richiedi ora la brochure tecnica o parla con un esperto
Tutte le geometrie, un solo ciclo, massima produttività

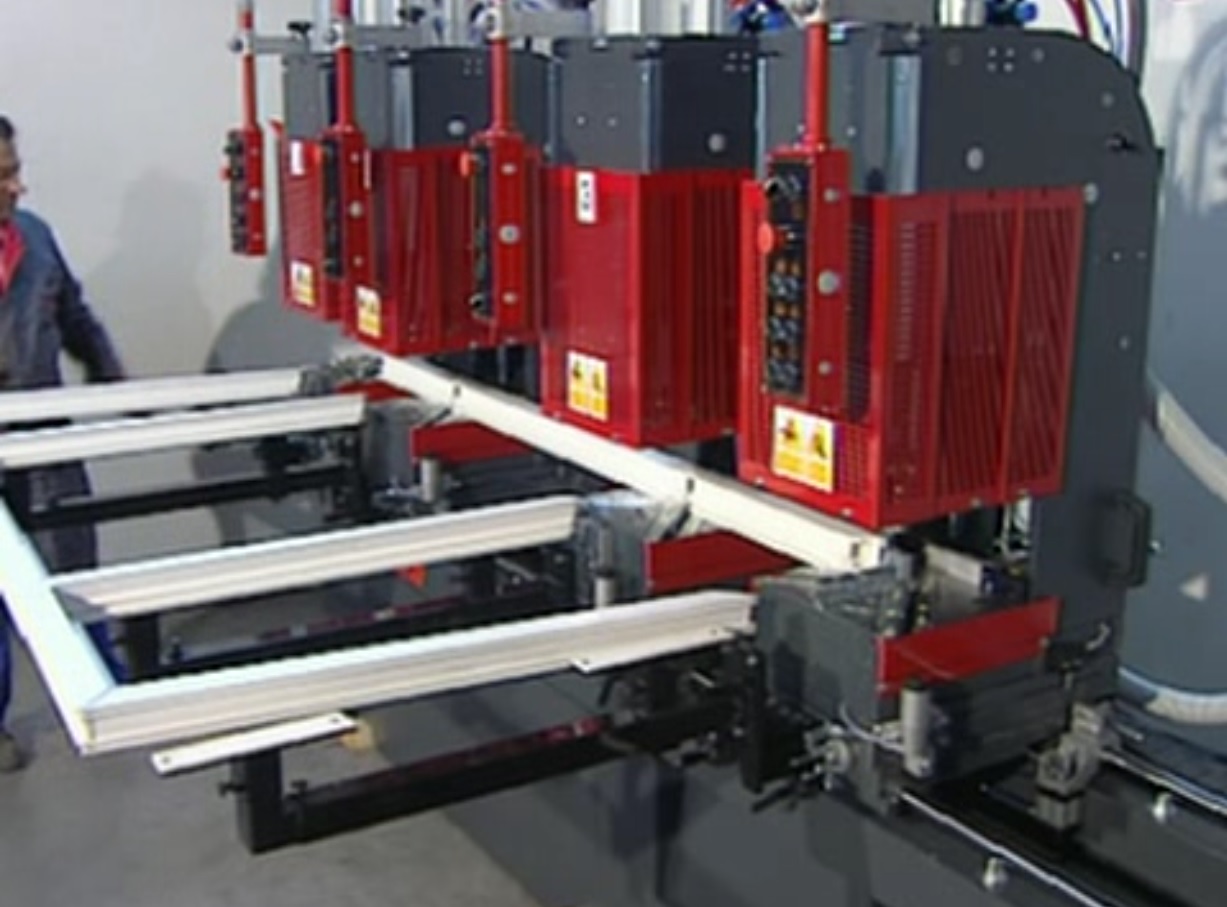

SL4 UNI è la saldatrice CNC a 4 teste più completa della gamma Graf Synergy. In un solo ciclo di lavoro consente la saldatura simultanea di angoli a 90° e traversi interni a “T”, a Croce o ad “H”, anche in combinazione. Inoltre, due delle quattro teste sono ruotabili di 90°, per realizzare contemporaneamente entrambe le estremità di un traverso.
Il sistema è progettato per garantire massima flessibilità con angoli saldabili da 35° a 180°, gestione elettronica delle temperature e coltelli limitatori regolabili per risultati perfetti su ogni materiale.
5 motivi per scegliere SL4 UNI
- Una macchina per ogni geometria. Saldature a 90°, “T”, croce, “H” e angoli variabili da 35° a 180° in qualsiasi combinazione.
- Cicli combinati per infissi completi. In 2 cicli realizza una finestra completa con due traversi, pronta senza lavorazioni successive.
- Modalità doppia unità. Utilizzabile come due saldatrici a 2 teste indipendenti per ottimizzare i tempi.
- Cordolo sempre sotto controllo. Sistema elettronico e coltelli regolabili per estetica perfetta su bianchi, verniciati e pellicolati.
- Cambio controsagome veloce. Sistema rapido di aggancio/sgancio sagome per set-up in pochi secondi.
Dettagli Prodotto
SL4 UNI è la saldatrice CNC a 4 teste più completa della gamma Graf Synergy. In un solo ciclo di lavoro consente la saldatura simultanea di angoli a 90° e traversi interni a “T”, a Croce o ad “H”, anche in combinazione. Inoltre, due delle quattro teste sono ruotabili di 90°, per realizzare contemporaneamente entrambe le estremità di un traverso.
Dimensioni macchina
Lunghezza: 4.000 mm
Larghezza: 900 mm
Altezza: 2.350 mm
Peso: 1.520 Kg
Alimentazione e consumi
Potenza installata: 13 kW
Tensione: 400 V
Consumo aria per ciclo: 180 NI/min
Pressione di esercizio: 7 bar
Caratteristiche operative
Composizione: 4 Teste in linea (2 ruotabili a 90°)
Tipologia saldatura: angoli a 90°, traversi a “T”, Croce, “H”, angoli variabili 35°-180°
Modalità operative: saldature multiple e combinate
Operatori richiesti: 1
Dimensioni lavorabili
Profilo saldabile:
- Altezza: 40 – 200 mm
- Larghezza: 40 – 130 mm (a 90°)
Optional e configurazioni disponibili
- Basamento maggiorato per formati extra (peso totale: 1.680 kg)
- Prolunga testa Dx (L = 270 mm)
- Sostegno supplementare braccio portaprofili (1 per testa)
- Controsagome a disegno (morse Destra/Sinistra, orizzontali o verticali)
TECNOLOGIA E AUTOMAZIONE
SL4 UNI è il punto di riferimento per saldature complesse in produzioni su misura. Il sistema permette di saldare geometrie miste e angoli fuori squadro con rapidità, precisione e finitura perfetta.
L’interfaccia utente intuitiva, la gestione CNC centralizzata e il cambio sagome rapido ne fanno una soluzione ideale per aziende che producono su commessa o gestiscono molteplici configurazioni senza compromessi su qualità ed efficienza.
Contattaci per scoprire se il SL4 UNI è la soluzione giusta per la tua produzione.
