SL5 UNI

Saldatrice CNC a 5 Teste Universale per angoli variabili e giunzioni multiple

Massima flessibilità: una sola macchina per tutte le configurazioni di saldatura infissi

Perfetta se:

Produci infissi complessi con più traversi saldati contemporaneamente.
Hai bisogno di configurazioni variabili (angoli, croci, “T”, “H”) con un’unica macchina.
Vuoi ridurre i tempi ciclo con una saldatura multipla combinata.
Cerchi una saldatrice componibile e riconfigurabile a seconda del lavoro.
Lavori con profili pellicolati o verniciati, anche con tolleranze irregolari.
Vuoi automatizzare il processo senza sacrificare flessibilità operativa.

Richiedi ora la brochure tecnica o parla con un esperto

Richiedi informazioni

Massima flessibilità: una sola macchina per tutte le configurazioni di saldatura infissi

La SL5 UNI è una saldatrice a 5 teste CNC estremamente versatile, pensata per lavorazioni complesse e configurazioni speciali. È in grado di saldare contemporaneamente angoli a 90°, traversi a “T”, a croce o ad “H”, nonché angoli variabili tra 35° e 180°. Un selettore dedicato consente di usarla come due macchine distinte: una doppia testa e una tripla testa indipendente, per cicli combinati ottimizzati. Il ciclo è completamente automatizzato e la tecnologia di gestione assicura precisione, stabilità e qualità ripetibile su ogni tipo di profilo.

5 motivi per scegliere il Tavolo Orizzontale Traslante SL5 UNI

Una sola macchina, infinite possibilità. Saldatura contemporanea di angoli, traversi e giunzioni variabili in ogni combinazione possibile.
Modalità doppia/tripla testa selezionabile. Può funzionare come due unità distinte: doppia testa + tripla testa, per aumentare versatilità e ridurre i tempi.
Precisione su ogni tipo di profilo. Sistema elettronico avanzato per controllo temperatura e ciclo, regolazione coltelli cordolo da 0,2 a 2 mm.
Cambio rapido delle controsagome. Sistema meccanico intelligente con aggancio/sgancio rapido per velocizzare il setup e ridurre i fermi macchina.
Adatta a profili critici o pellicolati. Supporta profili di grandi dimensioni o decorati, garantendo sempre saldature estetiche e dimensionalmente precise.

Dettagli Prodotto

La SL5 UNI permette la saldatura simultanea di più punti del telaio in un’unica fase. Perfetta per chi realizza finestre personalizzate, infissi complessi o commesse su misura con un’elevata richiesta estetica e strutturale.

Dimensioni

Lunghezza: 5.700 mm

Larghezza: 900 mm

Altezza: 2.350 mm

Peso: 2.100 Kg

Prestazioni

Saldature multiple combinate in 2 cicli per finestra completa

Modalità operativa manuale + ciclo automatizzato

Operatori richiesti: 1

Alimentazione e consumi

Potenza installata: 14 kW

Tensione: 400 V

Consumo aria per ciclo: 225 NI/min

Pressione di esercizio: 7 bar

Profili saldabili

Altezza profilo: 40 ÷ 200 mm

Larghezza profilo (a 90°): 40 ÷ 130 mm

Funzionalità e lavorazioni supportate

Angoli a 90° e angoli variabili (35°-180°)
Giunzioni a “T”, a Croce e ad “H”
Doppia estremità del traverso in contemporanea
Saldature combinate in sequenza
Lavorazione di profili decorati e pellicolati

Optional e configurazioni

Per estendere le capacità operative, la SL5 UNI può essere dotata di:

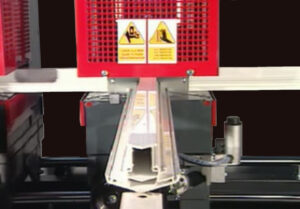

Regolazione automatica della battuta traverso
Bracci di sostegno supplementari per ogni testa
Controsagome speciali su disegno (dx/sx, orizzontali/verticali)

TECNOLOGIA E AUTOMAZIONE

Dotata di sistema di controllo elettronico avanzato, la SL5 UNI gestisce l’intero processo: dal controllo delle piastre saldanti alla regolazione dei coltelli limitatori, adattandosi a ogni tipo di profilo o materiale.
