SL5FF TV
Saldatrice CNC a 5 Teste in linea per traversi saldati a “V”
Un centro di produzione completo per saldature perfette in un solo ciclo
Perfetta se:
- Produci infissi con traversi saldati a “V” e vuoi ridurre i tempi ciclo.
- Lavori con profili verniciati, pellicolati o rivestiti che non tollerano rilavorazioni.
- Hai bisogno di un impianto completo che unisca potenza, precisione e automazione.
- Cerchi una macchina che automatizzi ogni fase del processo, dalla fresatura alla saldatura.
- Vuoi ottenere angoli e giunzioni perfetti, anche con errori di taglio o tolleranze di profilo.
- Operi in un contesto industriale e vuoi integrare il controllo dati di produzione.
Richiedi ora la brochure tecnica o parla con un esperto
Un centro di produzione completo per saldature perfette in un solo ciclo

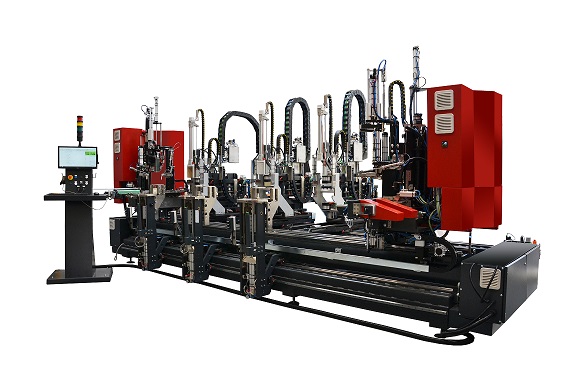

La SL5FF TV è molto più di una saldatrice: è un impianto CNC avanzato progettato per realizzare infissi completi in un’unica operazione. Dotata di 5 teste in linea, consente la saldatura simultanea dei 2 angoli esterni e fino a 3 traversi interni, anche in modalità Notch Transom Welding. Grazie alla tecnologia V-Perfect, elimina completamente il cordolo, garantendo una finitura estetica impeccabile senza pulizia o rilavorazioni. Il sistema è pensato per produzioni intensive ad alta qualità estetica e massima produttività, ideale per i mercati più esigenti.
5 motivi per scegliere la SL5FF TV
- Saldatura completa in un solo ciclo. Saldatura simultanea di angoli e traversi interni (fino a 3): un ciclo completo in soli 180 secondi.

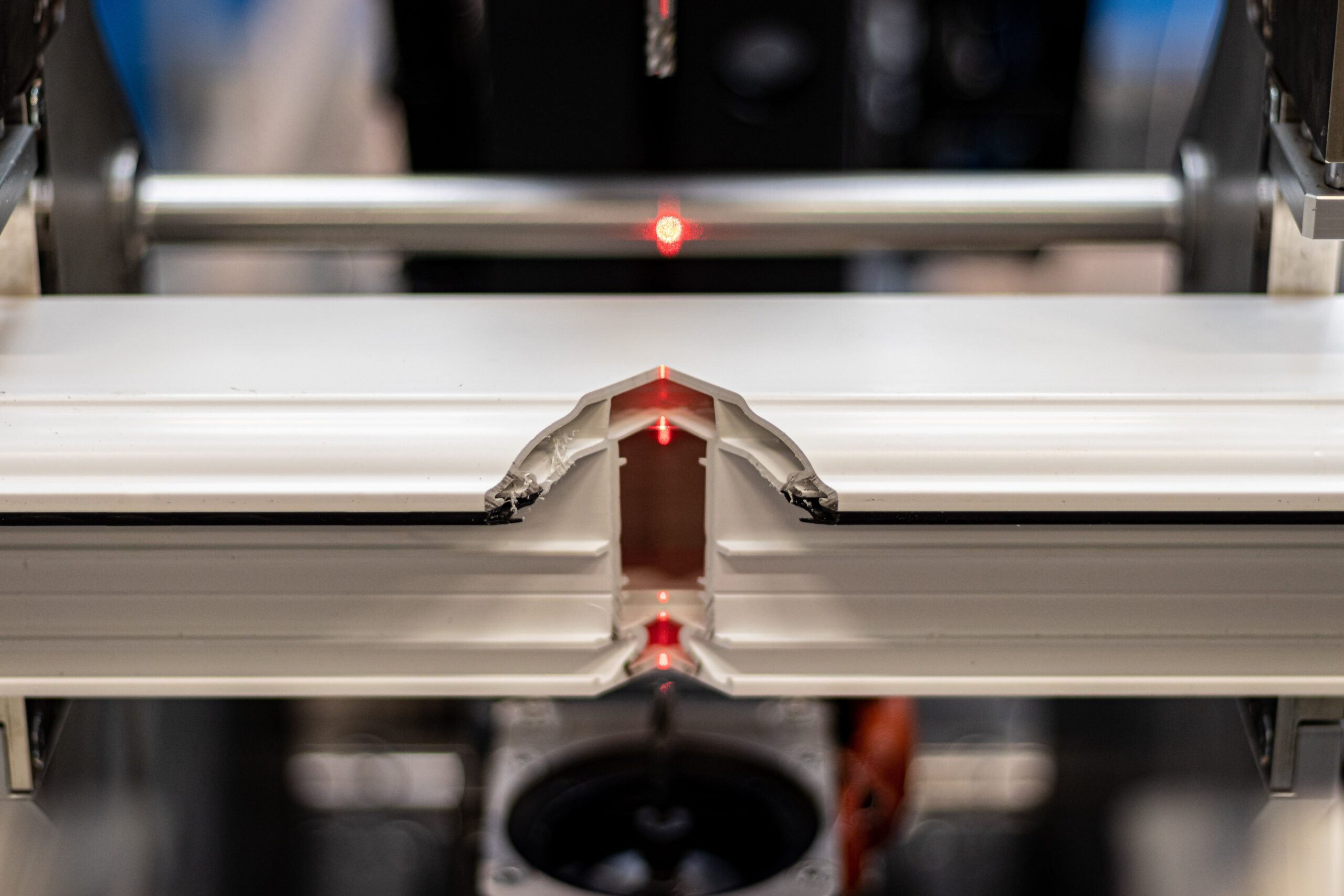

- Estetica perfetta su ogni materiale. Tecnologia V-Perfect per saldature invisibili anche su profili acrilici, alluminio, legno o PVC verniciato.

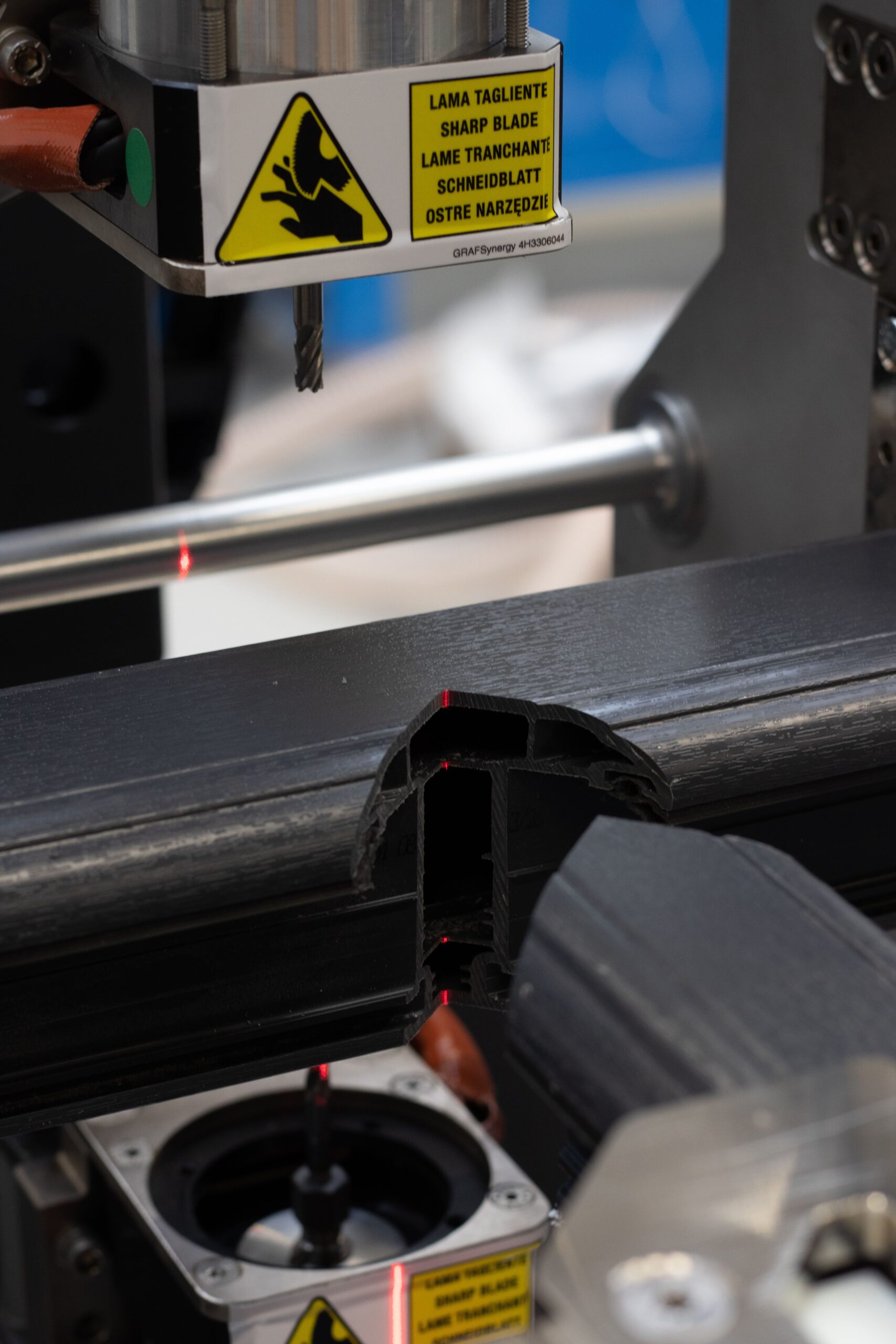

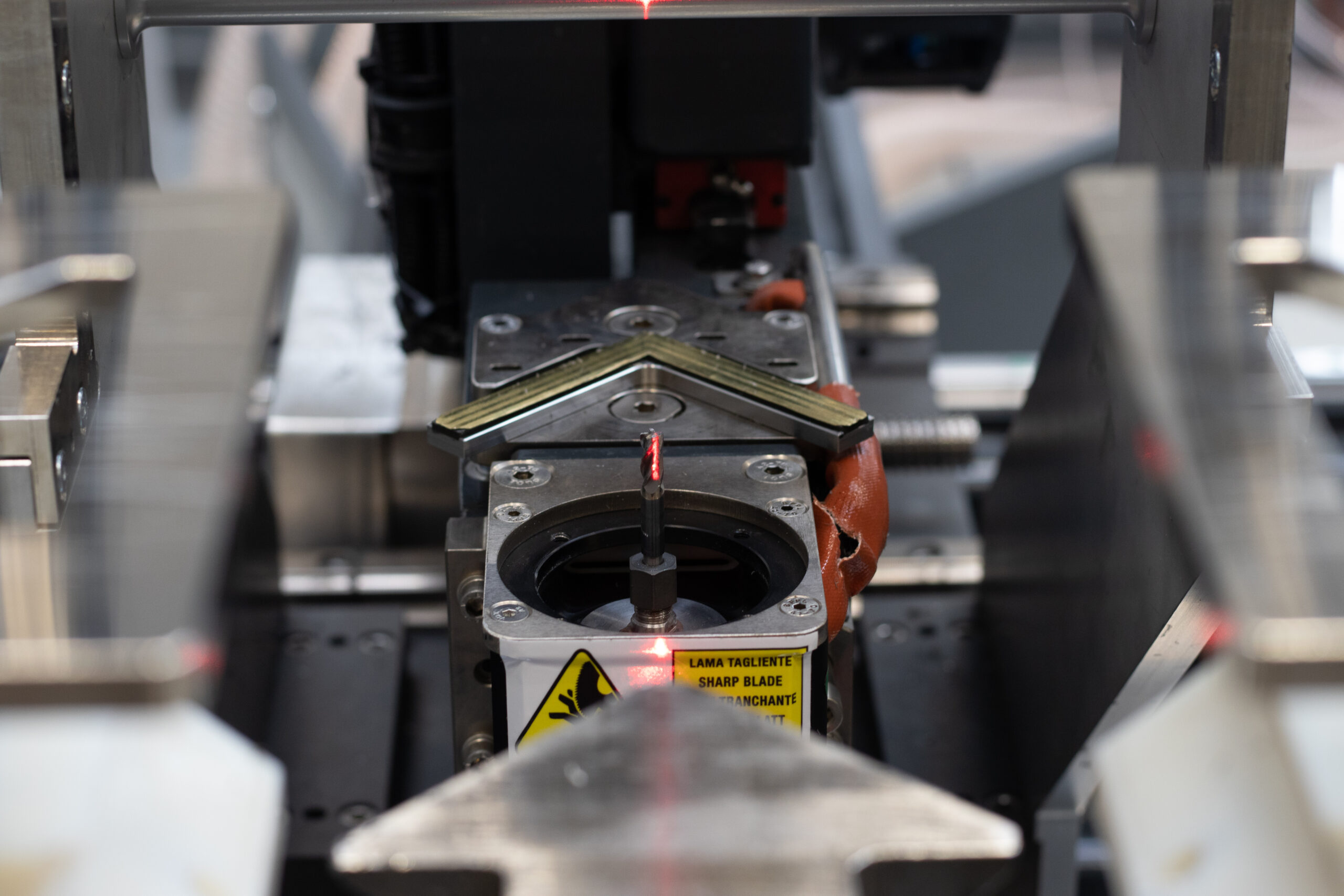

- Massima automazione, meno manodopera. Ogni fase è gestita elettronicamente: fresatura High Speed, fusione, compressione e raffreddamento.
- Correzione automatica degli errori di taglio. Compensa errori fino a 2 mm (angoli) e 0,5 mm (altezza profilo), garantendo sempre la qualità finale.
- Sistema intelligente di controllo produzione. Monitoraggio tempi, cicli e dati saldatura per migliorare performance e manutenzione predittiva.
Dettagli Prodotto
Progettata per le produzioni ad alta intensità, la SL5FF TV esegue ogni operazione necessaria alla realizzazione di un telaio completo con precisione e velocità. Ogni testa CNC lavora in sinergia per ottenere giunzioni estetiche e strutturalmente perfette.
Dimensioni
Lunghezza: 3.600 mm
Larghezza: 7.000 mm
Altezza: 2.500 mm
Peso: 6.250 Kg
Prestazioni
1 ciclo ogni 180 secondi (variabile)
Saldatura simultanea: 2 angoli + fino a 3 traversi
Minimo formato lavorabile: 1.050 × 750 mm (con profilo standard L 70 mm)
Massimo lato saldabile: 3.200 mm
Operatori richiesti: 1
Alimentazione e consumi
Potenza installata: 25 kW
Tensione: 400 V
Consumo aria per ciclo: 600 NI/min
Pressione di esercizio: 7 bar
Profili saldabili
Altezza profilo: 60 ÷ 82 mm
Larghezza profilo: 60 ÷ 110 mm
Funzionalità e lavorazioni supportate
- Saldatura angoli esterni a 45° (modalità V-Perfect)

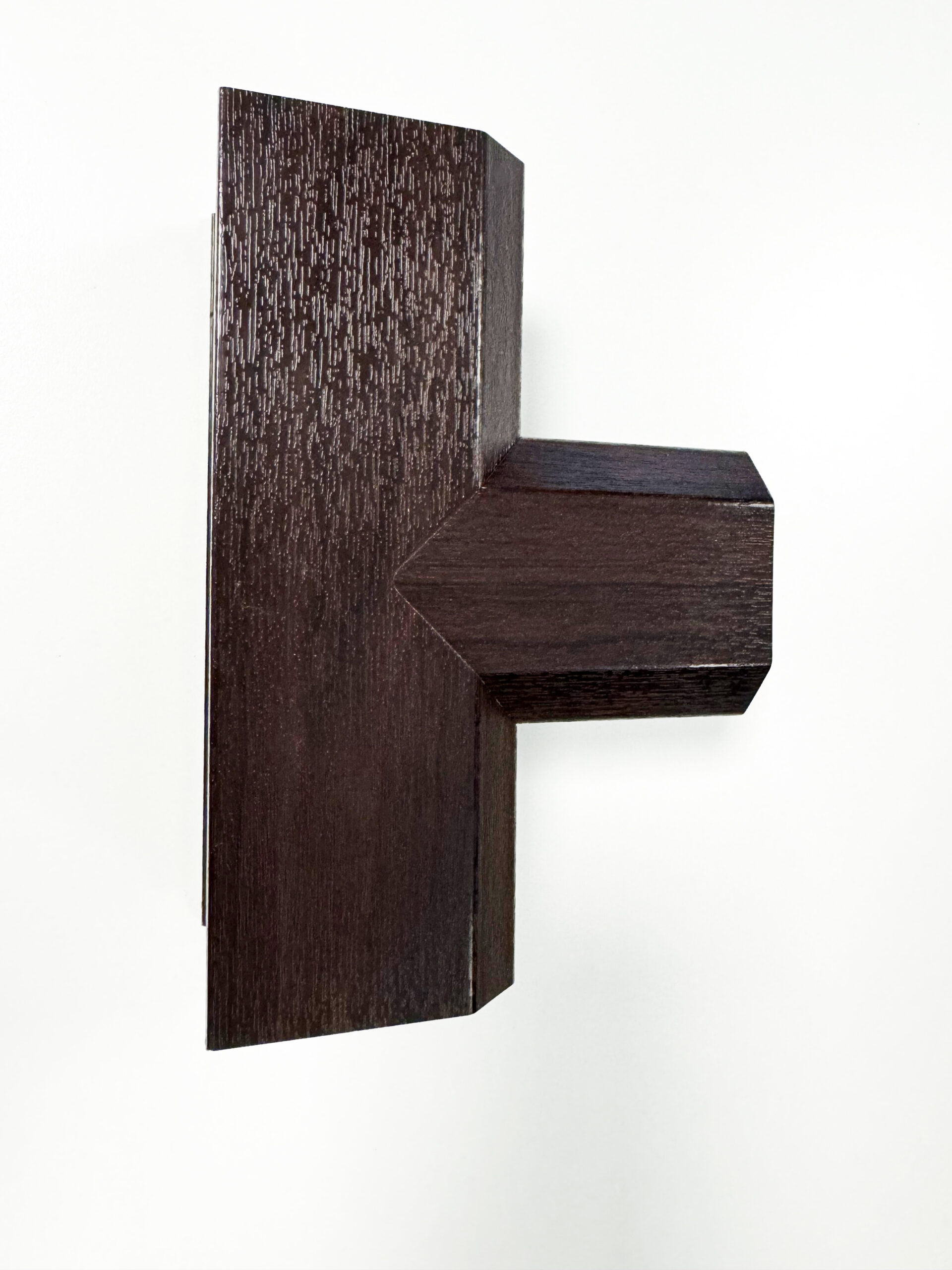

- Saldatura traversi interni in modalità Notch Transom Welding
- Lavorazione guarnizione integrata nel ciclo
- Compensazione automatica errori di taglio e tolleranza
Optional e configurazioni
Per adattarsi a ogni esigenza produttiva, SL5FF TV può essere dotata di:
- Aspiratore per saldature senza cordolo
- Software per importazione e conversione file dati
- Controllo elettronico delle controsagome
- Sistema monitoraggio dati produzione (tempi di ciclo, cambio controsagome, ecc.)
TECNOLOGIA E AUTOMAZIONE
Il cuore della SL5FF TV è un sistema elettronico avanzato che controlla ogni aspetto del processo: dalla regolazione della bruciatura (5÷6 mm) alla fresatura veloce, fino alla gestione intelligente delle tolleranze. Il tutto integrabile in ambienti Industria 4.0.
- Ciclo completamente automatizzato
- Posizionamento magnetico controsagoma superiore
- Compatibile Industria 4.0 (su richiesta)
- Regolazione elettronica dinamica
- Tecnologia V-Perfect integrata
Contattaci per scoprire se il SL5FF TV è la soluzione giusta per la tua produzione.
