SLTV

Saldatrice monotesta universale per giunzioni a T, Croce e angoli variabili

Massima flessibilità, precisione assoluta: la scelta ideale per giunzioni complesse in PVC

Perfetta se:

Realizzi infissi complessi o forme speciali come giunzioni a croce, a “T” o ad “H”.
Hai bisogno di angoli variabili, anche spinti oltre i 90°, mantenendo tolleranze strette.
Vuoi ridurre l’intervento dell’operatore grazie a un ciclo automatizzato.
Cerchi una macchina compatta ma professionale, adatta anche a produzioni specialistiche.
Hai necessità di cambio rapido delle controsagome per lavorazioni diversificate.
Produci pezzi su misura per architetture non convenzionali o finestre fuori standard.

Richiedi ora la brochure tecnica o parla con un esperto

Richiedi informazioni

Massima flessibilità, precisione assoluta: la scelta ideale per giunzioni complesse in PVC

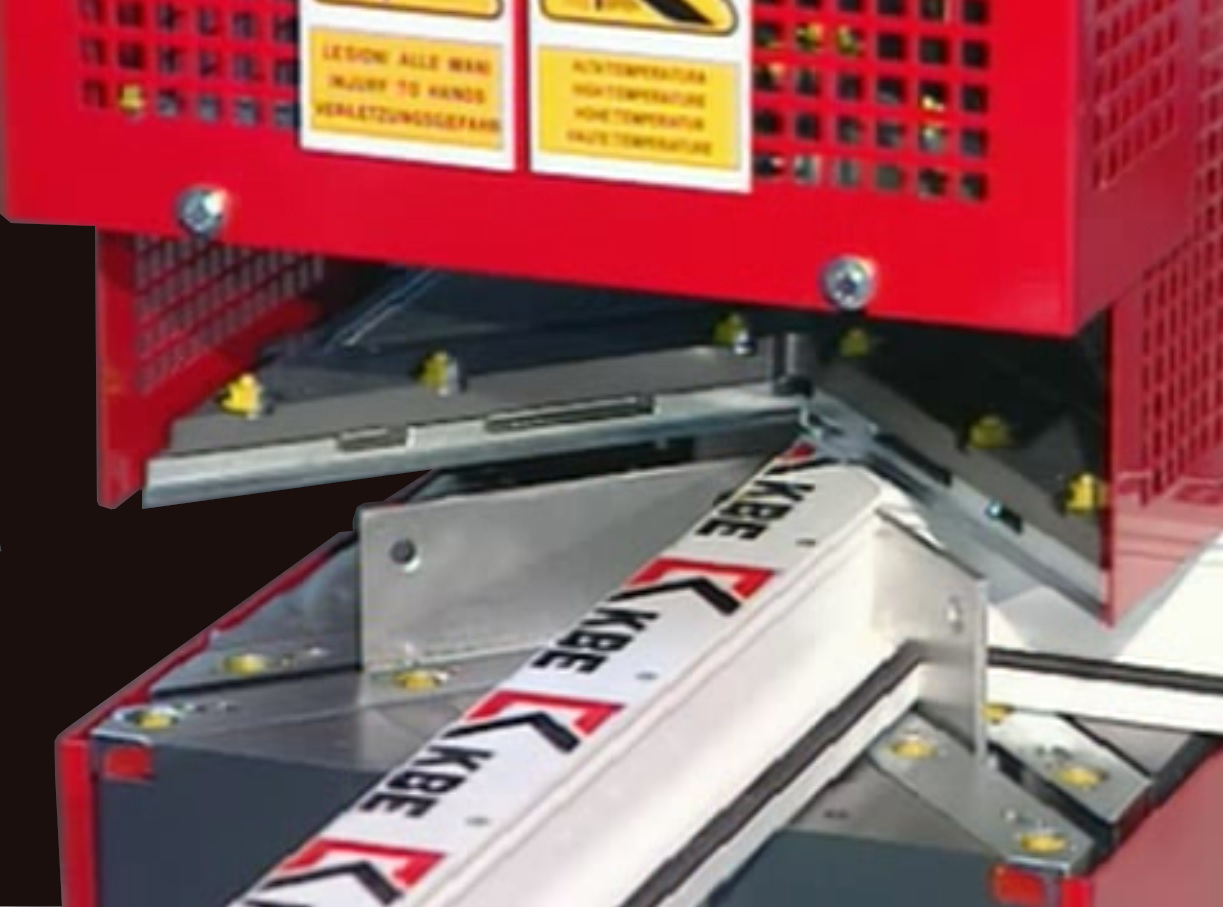

La SLTV di Graf Synergy è la saldatrice monotesta progettata per offrire la massima versatilità nelle lavorazioni più tecniche e complesse. Grazie alla testa a inclinazione variabile, consente di realizzare saldature ad angolo comprese tra 35° e 180°, incluse le configurazioni a “T”, a croce o ad “H” (notch welding). Il ciclo completamente automatizzato garantisce uniformità, ripetibilità e riduzione degli errori, anche con profili tagliati a punta e contropezzo con incisione a “V”. Ideale per produttori che vogliono ampliare le tipologie di infissi offrendo un servizio ad alta customizzazione.

5 motivi per scegliere il Tavolo Orizzontale Traslante SLTV

Salda ogni geometria, senza compromessi. L’unica monotesta in grado di saldare ad angolo variabile da 35° a 180°, inclusi nodi a croce, “T” e “H”. Perfetta per produzioni speciali o architettoniche.
Precisione dimensionale garantita. Ogni angolo mantiene le esatte misure di settaggio: qualità costante, senza rilavorazioni o scarti.
Ciclo completamente automatizzato. Controllo elettronico integrato che regola temperature, tempi e segnala eventuali anomalie operative.
Controsagome a sgancio rapido. Sistema meccanico intelligente per sostituire rapidamente le controsagome di saldatura, riducendo i tempi di cambio formato.
Display integrato per controllo intuitivo. Gestione facile e immediata grazie all’interfaccia elettronica a bordo macchina: meno margine di errore, più efficienza.

Dettagli Prodotto

Pensata per soddisfare anche le esigenze più specifiche, la SLTV è una saldatrice versatile che amplia la gamma di prodotti realizzabili nel tuo impianto. La possibilità di saldare angoli speciali e giunzioni complesse la rende un asset prezioso per officine che offrono serramenti personalizzati o per chi vuole aumentare il valore percepito del proprio catalogo.

Dimensioni

Lunghezza: 1.250 mm

Larghezza: 920 mm

Altezza: 2.300 mm

Peso: 350 Kg

Alimentazione e consumi

Potenza installata: 3.6 kW

Tensione: 230 V monofase

Consumo aria per ciclo: 45 NI/min

Pressione di esercizio: 7 bar

Prestazioni

Ciclo automatizzato con gestione elettronica

Modalità manuale operatore per settaggi iniziali

Operatori richiesti: 1

Profili saldabili

Altezza profilo: 40 ÷ 200 mm

Larghezza profilo (a 90°): 40 ÷ 130 mm

Valori variabili in base a tipo profilo, velocità e dimensioni del cordolo.

Funzionalità e lavorazioni supportate

Saldatura ad angolo variabile (35°-180°)
Giunzioni a “T”
Saldature a croce
Notch welding (“H”)

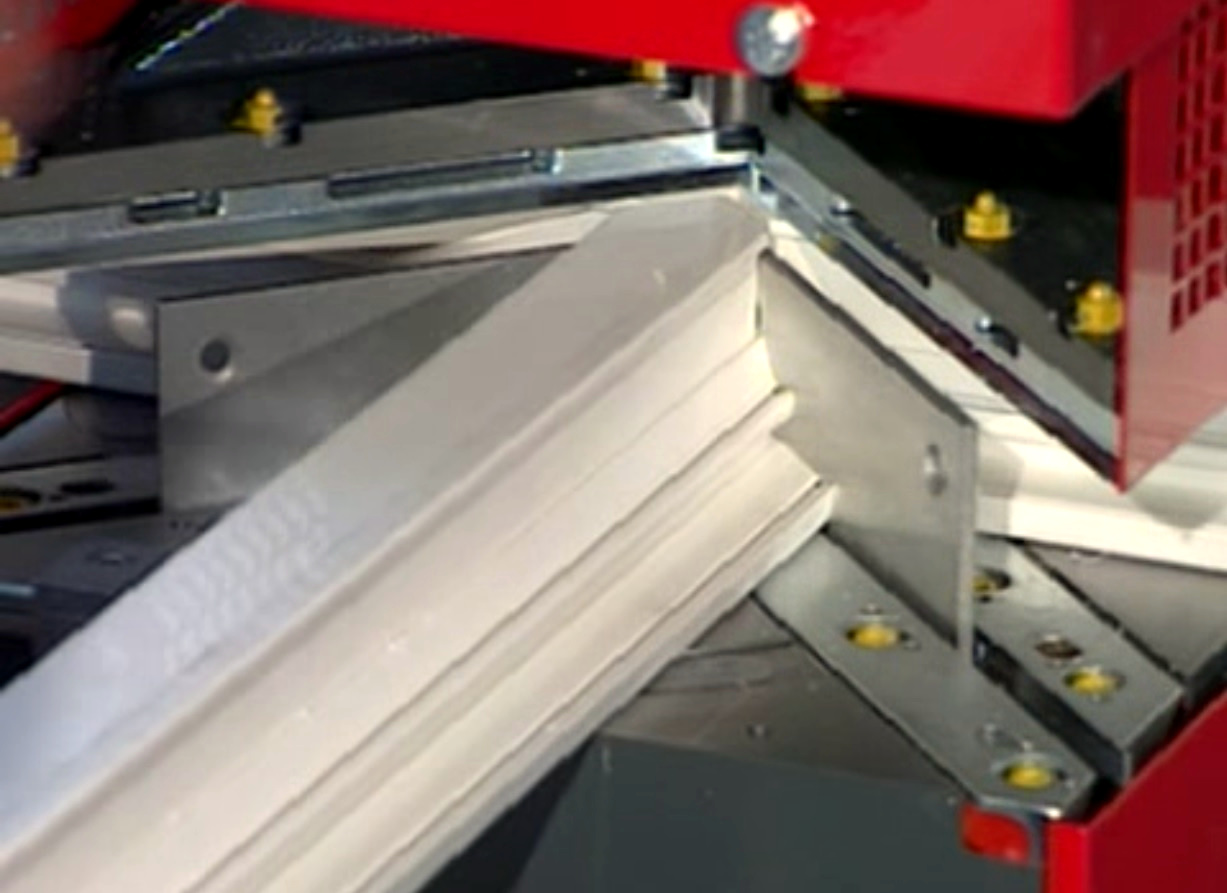

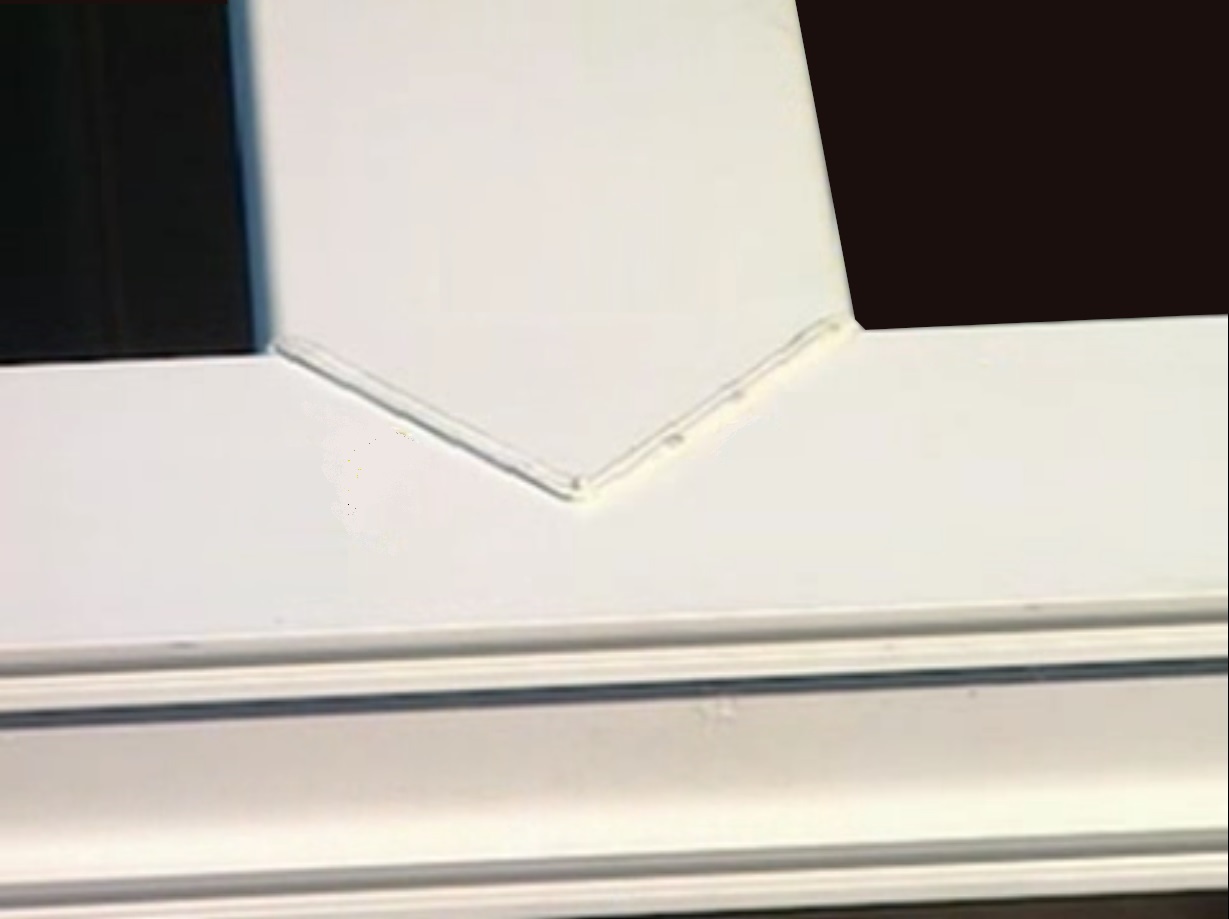

Saldatura traversi a punta con contropezzo e incisione a “V”

Optional disponibili

Per ampliare le possibilità operative, la SLTV può essere personalizzata con:

Controsagome custom su disegno cliente (es. per giunzioni a 2 pezzi)
Interfacciamento con sistemi di misura o pre-taglio (su richiesta)
Configurazioni dedicate a profili speciali

La macchina è inoltre predisposta per essere integrata in linee modulari o isole di lavoro dedicate.

TECNOLOGIA E AUTOMAZIONE

Il cuore tecnologico della SLTV è il sistema di controllo integrato che misura in tempo reale i parametri di saldatura, verifica l’assenza di anomalie e segnala tempestivamente ogni necessità d’intervento. Questo assicura continuità produttiva, riduzione degli scarti e maggiore sicurezza operativa.
